RAMS+ : 2.4.2.2 독성오염물질 모의 (Toxicant)

Created by 임헌욱, last modified by 조광현 on 2021-2월-03

STEP 1. 프로젝트 열기

농도 모의를 위한 CTM-2D 모형을 실행시키기 위해선 지형 자료 및 HDM-2Di 결과가 필요하기 때문에 기존 프로젝트 파일을 엽니다.

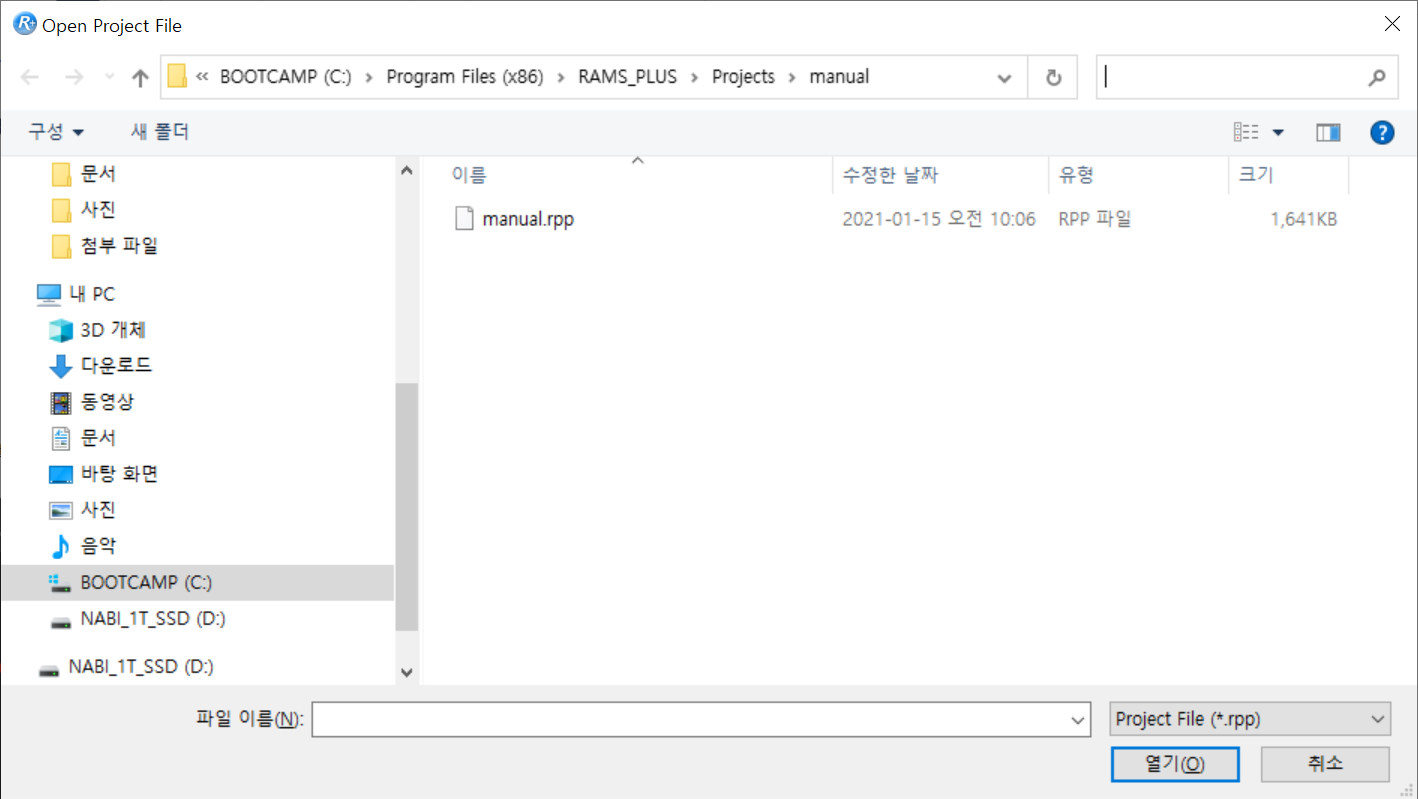

  1. File > Open 메뉴 클릭
  2. HDM-2Di 튜토리얼에서 생성된 프로젝트 파일(*.rpp) 선택
  3. 프로젝트 열기 완료


STEP 2. 모의조건 설정

  1. CTM-2D-TX > Model Control 메뉴 클릭

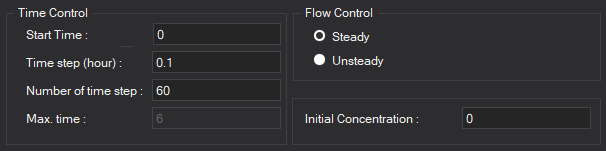

  2. Time Control 및 Flow Control 설정 (총 모의시간 : 6시간)


    • Time Control
      • Start Time : 0 입력
      • Time step(hour) : 0.1 입력
      • Number of time step : 60 입력
    • Flow Control : Steady 선택
    • Initial Concentration : 0 입력
  3. Reaction Control : Toxicant 선택
  4. Properties 버튼 클릭

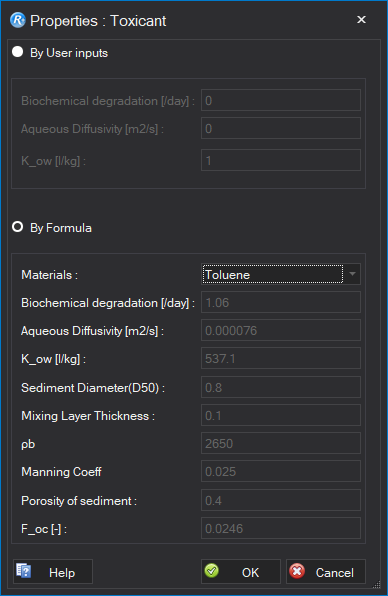

  5. Toxicant Properties창에서 By Formula 선택
  6. Materials : Toluene 선택
    (입력항목별 매개변수값 자동 셋팅)


STEP 3. Material Properties 설정

  1. Data > Material Data 메뉴 클릭

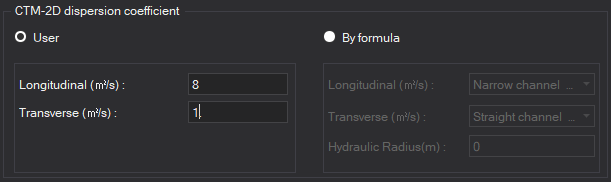

  2. Material Properties 창에서 종 분산계수와 횡 분산계수를 입력
    • Longitudinal(종 분산계수) : 8 ㎡/s
    • Transverse (횡 분산계수) : 1 ㎡/s

STEP 4. 경계조건 설정

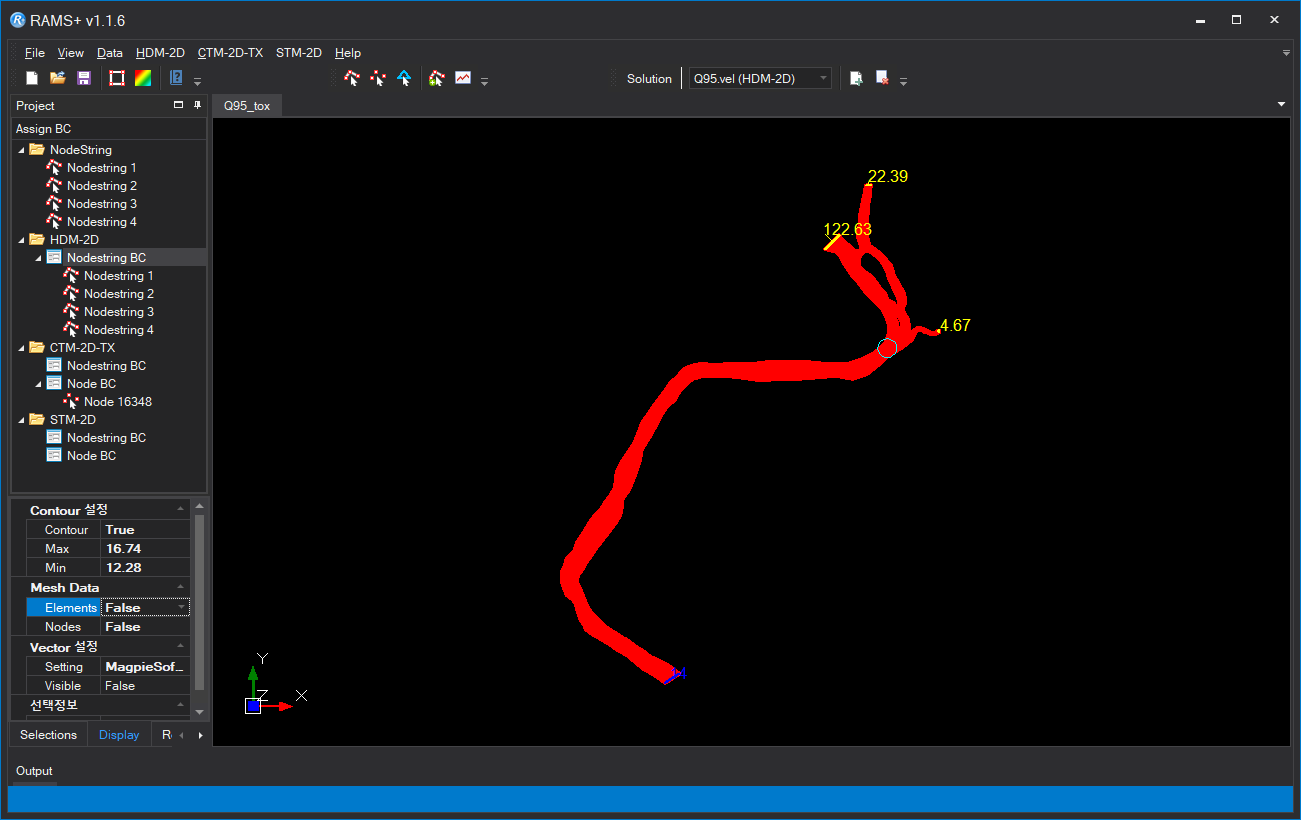

HDM-2Di 튜토리얼에서 생성한 Nodestring3에서 오염물질이 주입된다는 가정으로 Nodesting3에 대한 경계조건을 생성합니다.

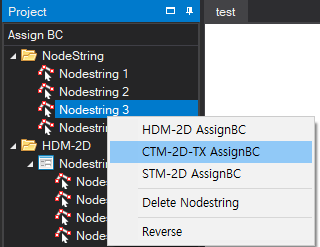

  1. 좌측 트리 > Nodestring 3 클릭
  2. 마우스 우측클릭하여 팝업 메뉴 표출
  3. CTM-2D-TX AssignBC 선택

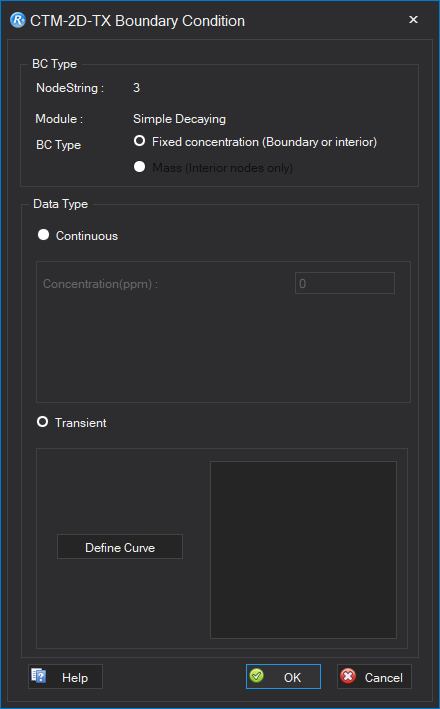

  4. Nodestring 3에 대한 경계조건 설정창에서 Data Type을 Transient로 선택

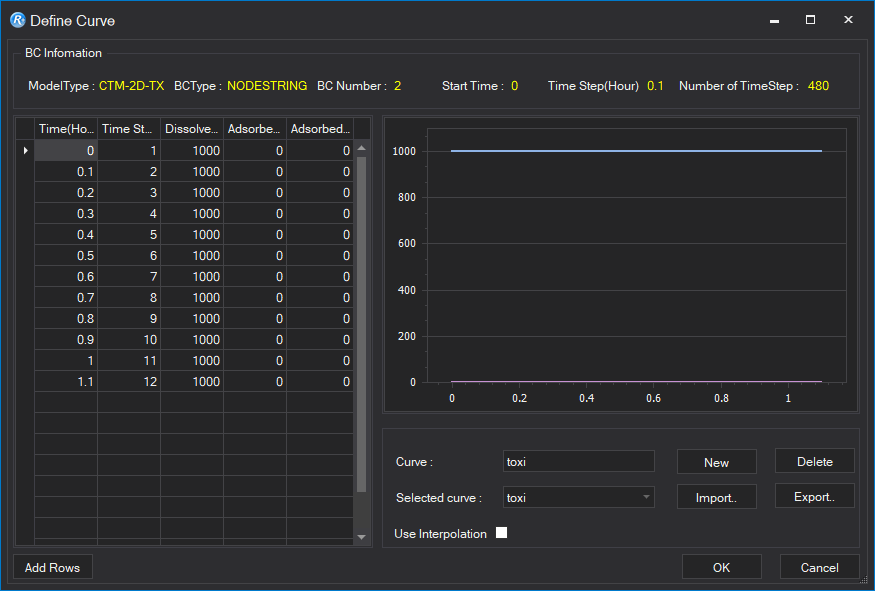

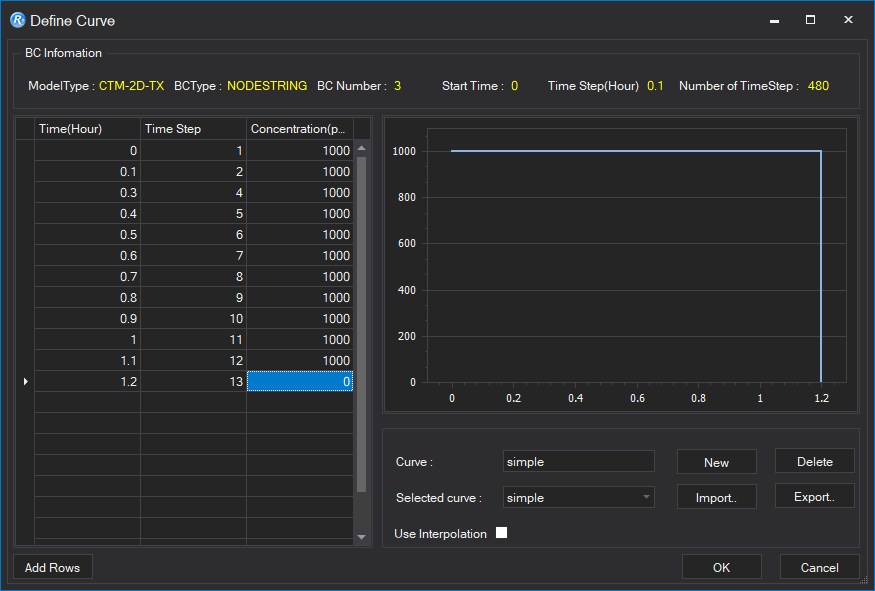

  5. Define Curve 버튼 클릭
  6. ‘Curve’ 에 이름입력 후 New 버튼 클릭
  7. 왼쪽 데이터 테이블 밑에 있는  "Add Rows"버튼 클릭
    (입력 테이블의 Row갯수 추가 위해서)
  8. Time(Hour)컬럼에 0부터 1.1까지 입력 (Time Step은 자동으로 입력 )

  9. Dissolve 컬럼에도 자료 입력 (0 ~ 1.1 시간 까지 1,000ppm 농도 주입)


STEP 5. 모의수행

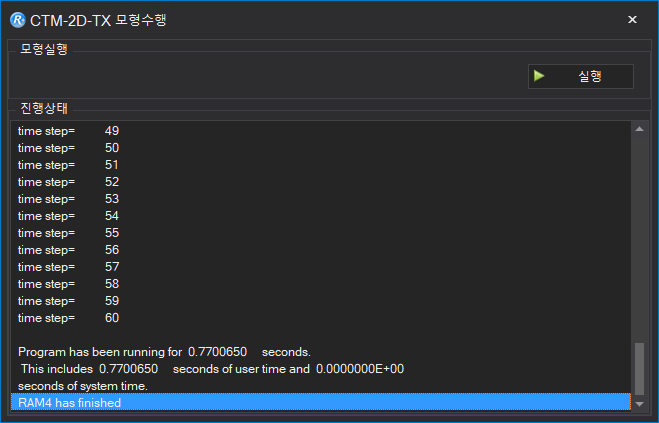

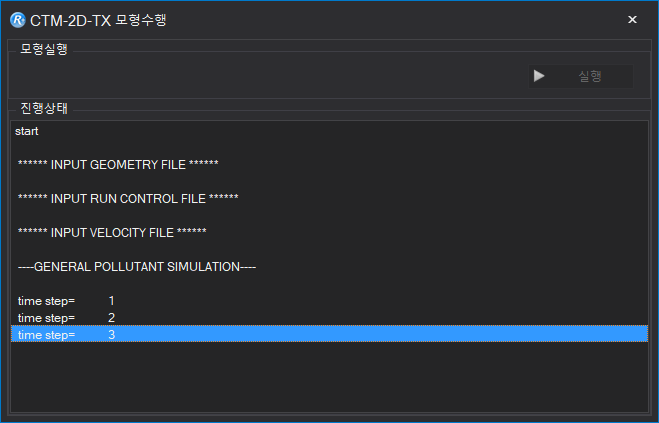

  1. CTM-2D-TX > Run CTM-2D-TX 메뉴 클릭
  2. "실행"버튼을 클릭하여 모의를 진행

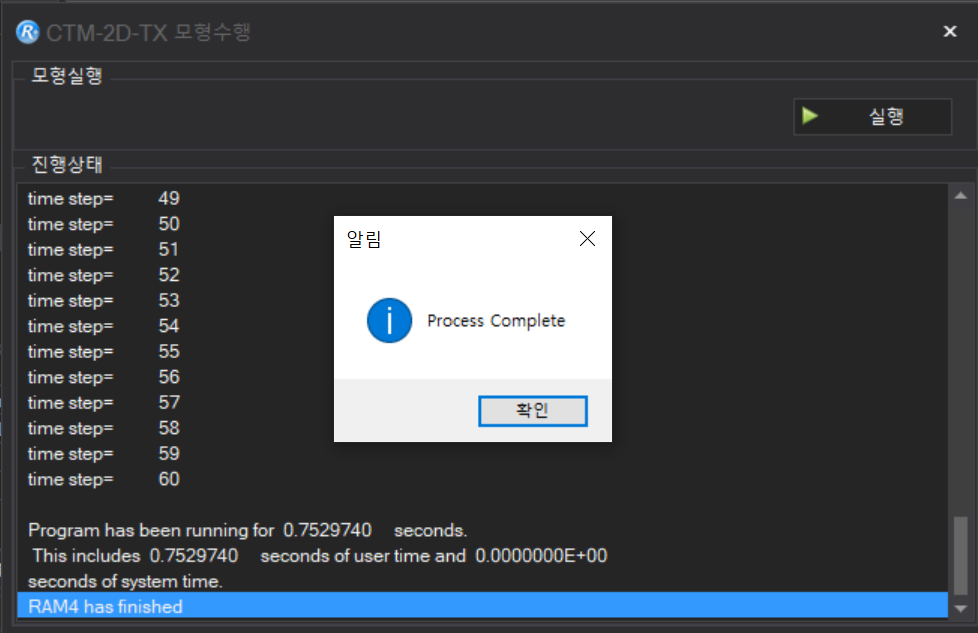

  3. Process Complete 메시지가 표출되고 모형수행이 정상적으로 완료


STEP 6. 결과보기

STEP 5에서 모형수행이 정상적 완료된 후 모형수행창을 닫게 되면 자동으로 Post-processing Mode로 변경되어 모의 결과(독성물질 농도)를 확인 할 수 있습니다.
(또는 을 클릭하여 Post-processing Mode로 변경할 수 있습니다.)

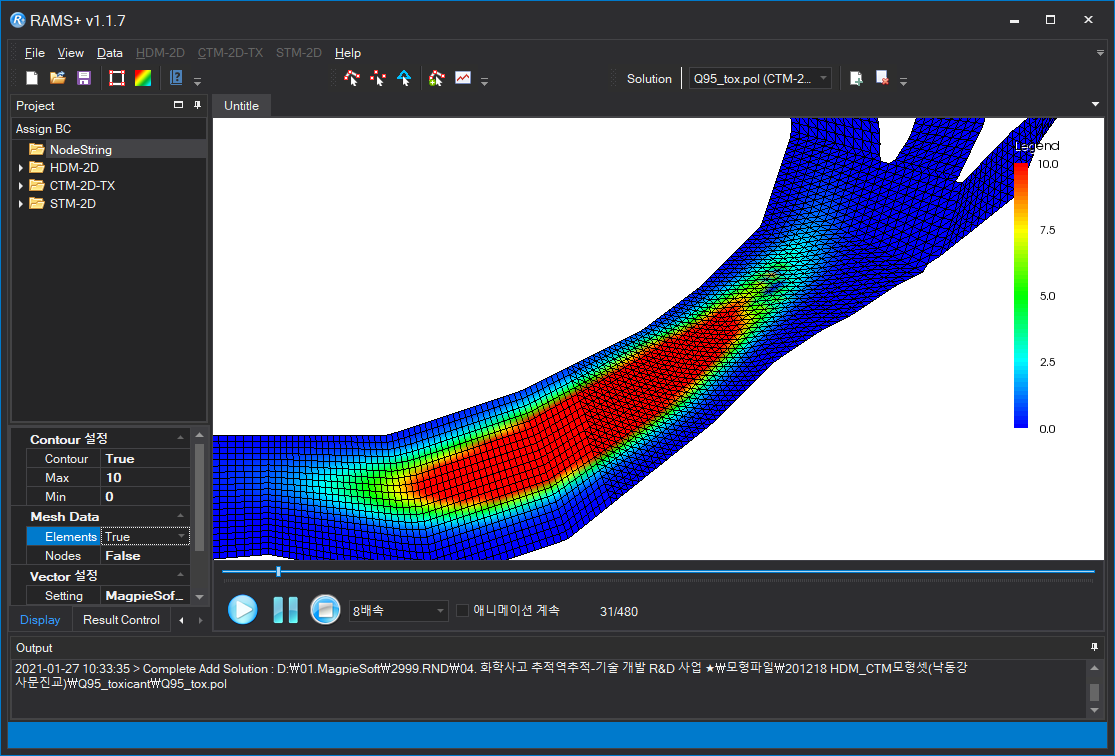

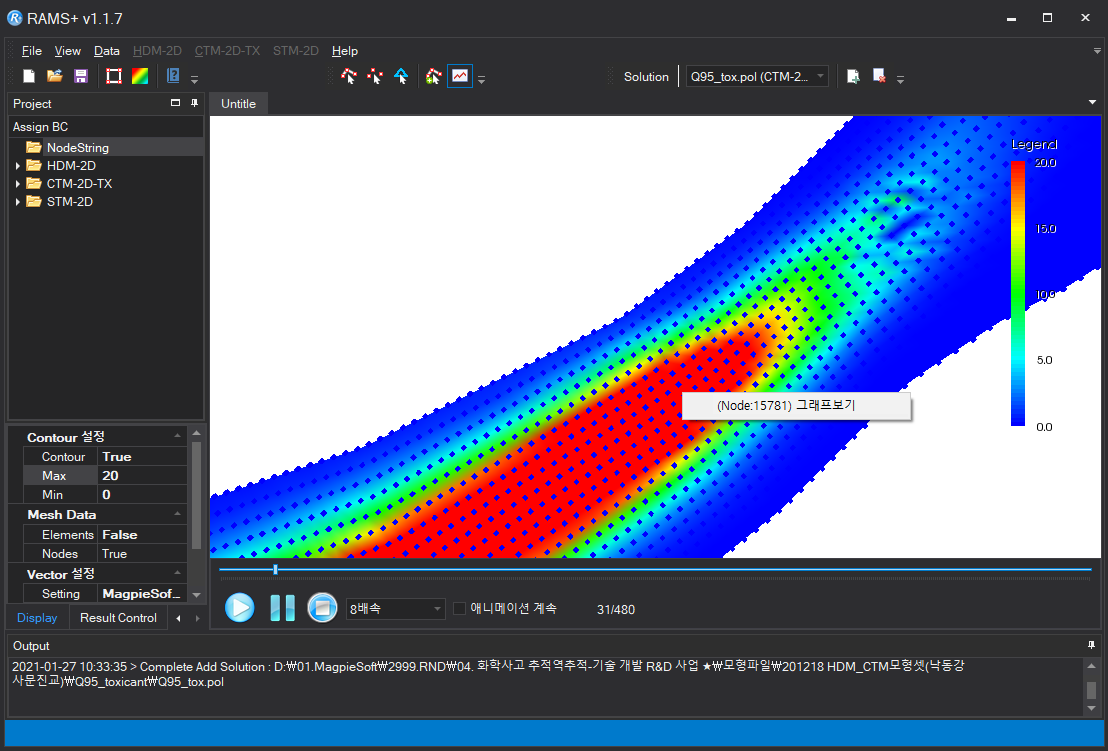

Contour 결과 보기

Coutour 표출을 위해서는 좌측 Display탭의 Contour 옵션이 True로 설정되어야 합니다.


다음과 같이 Contour 결과가 표출되는것을 확인할 수 있습니다.

Contour 결과 보기

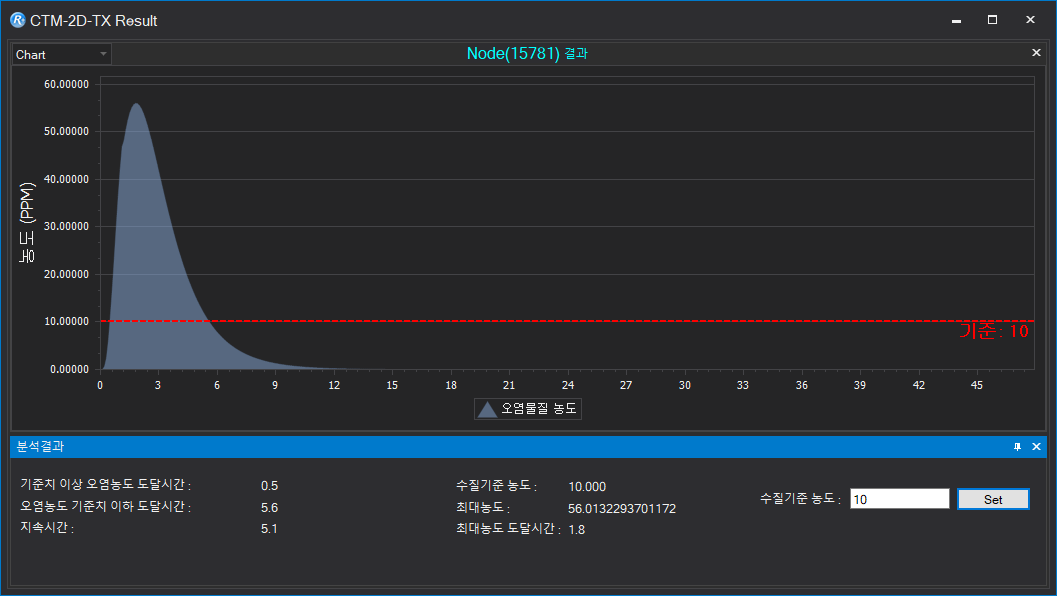

농도-시간 곡선 그래프 보기

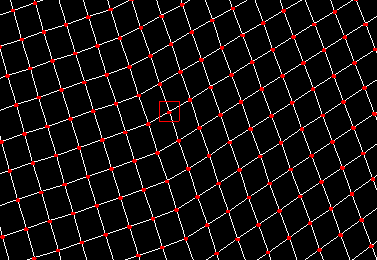

메뉴창에 ‘C-T Graph’ 아이콘을 클릭 후 원하는 Node를 선택 및 우클릭 하여 ‘그래프 보기’를 선택합니다.
