(CASE 1) 강정고령보

지형파일 (*.rgo)

*.rgo 파일은 RAMS-G 프로그램을 통해 생성되어 RAMS+GUI의 하천 흐름해석 및 수질모의에 사용되는 지형파일입니다.

지형파일 다운로드 : nak_kangjung.rgo

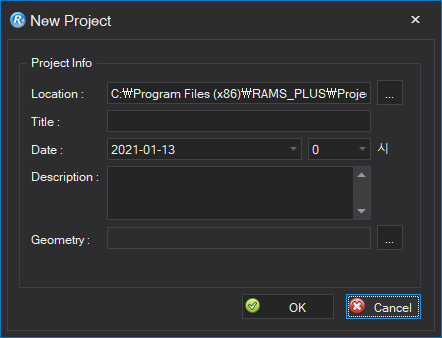

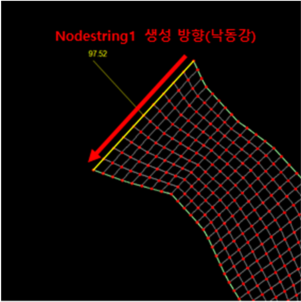

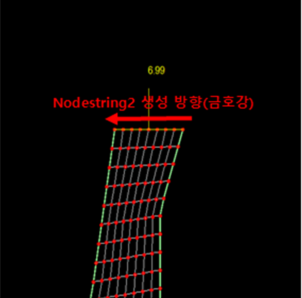

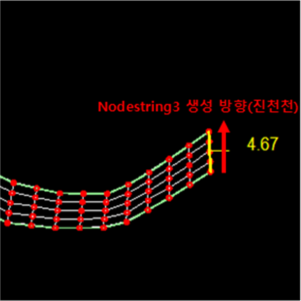

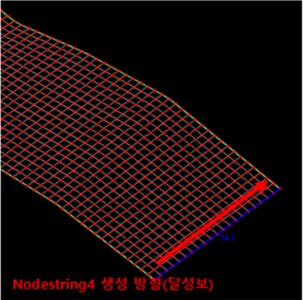

Nodestring 방향

준비중입니다.

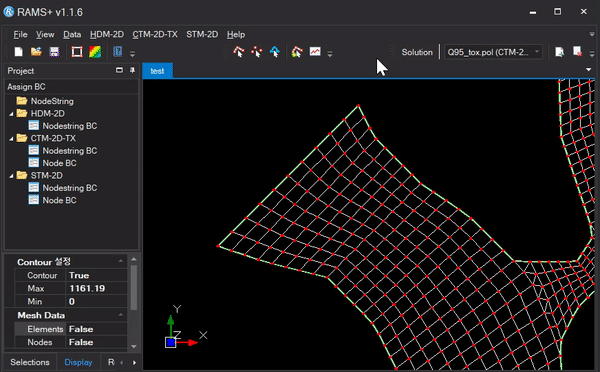

생성된 Nodestring에 대한 경계조건 자료(유량 또는 수위)를 입력하는 과정입니다.

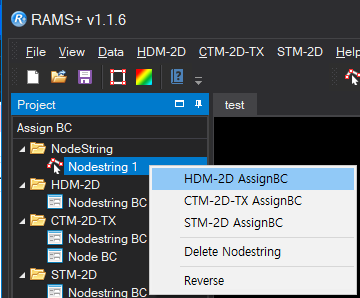

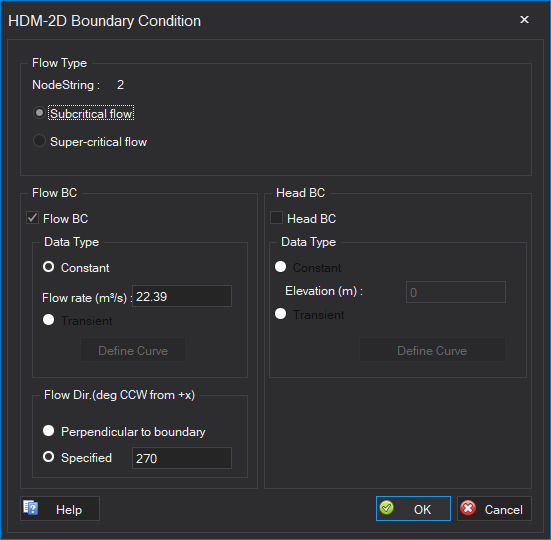

경계조건 설정창에서 BC종류, Data Type에 따른 유량 또는 수위자료 입력
(STEP 2에서 생성한 4개의 Nodestring에 대한 경계조건(유량 또는 수위)을 다음과 같이 설정해줍니다.)

Nodestring명	BC종류	Data Type	Flow Rate(Elevation)	비고
Nodestring1	FlowBC	Constant	97.52	낙동강 상류(강정고령보)
Nodestring2	FlowBC	Constant	6.99	금호강

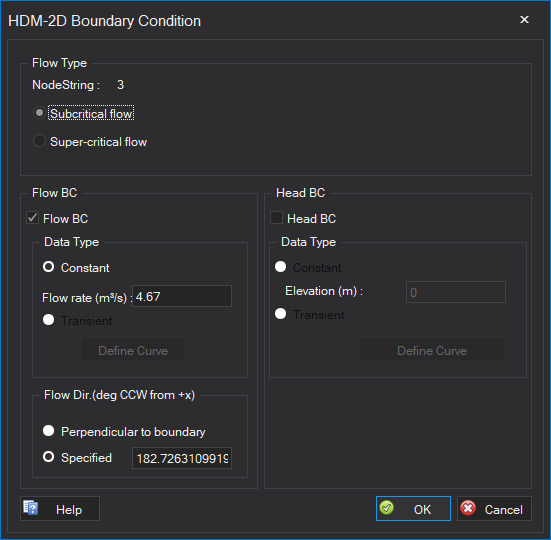

Nodestring3	FlowBC	Constant	4.67	진천천

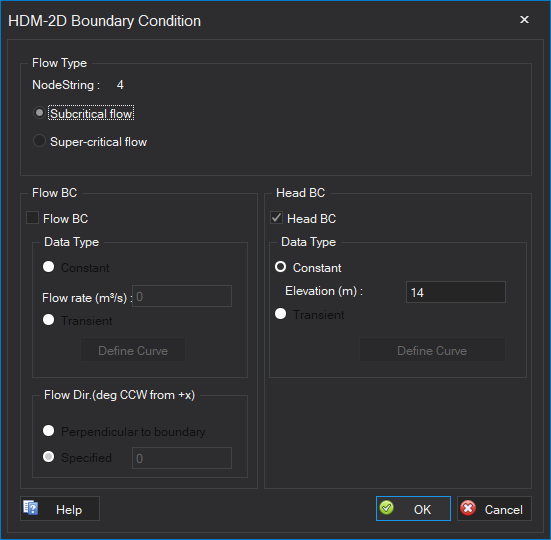

Nodestring4	HeadBC	Constant	14.1	낙동강 하류(달성보)

Flow Dir

Flow Dir은 Perpendicular to boundary로 설정할 경우 내부 격자를 기반으로 자동으로 계산해줍니다.

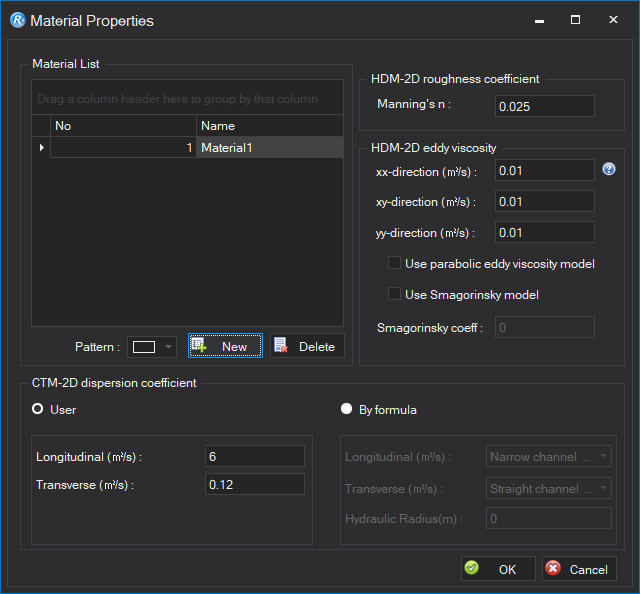

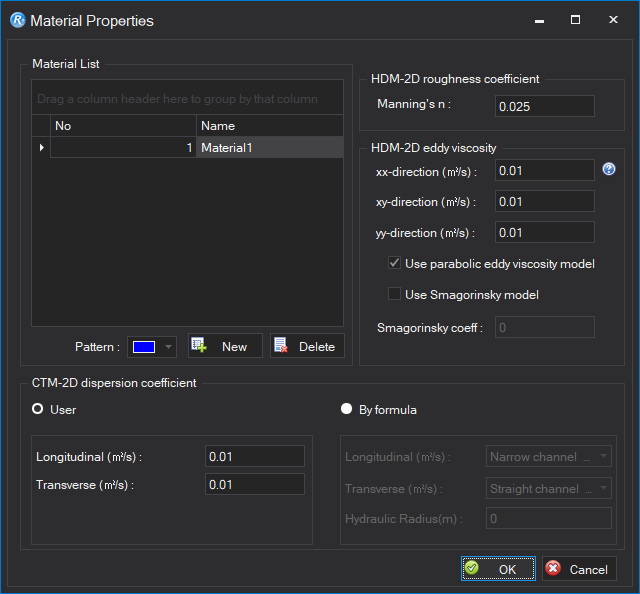

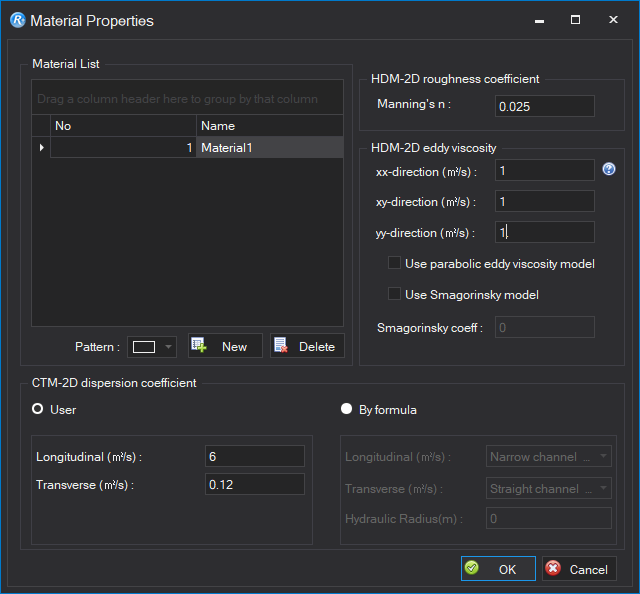

지형에 대한 물성치 및 매개변수 정보를 입력합니다.

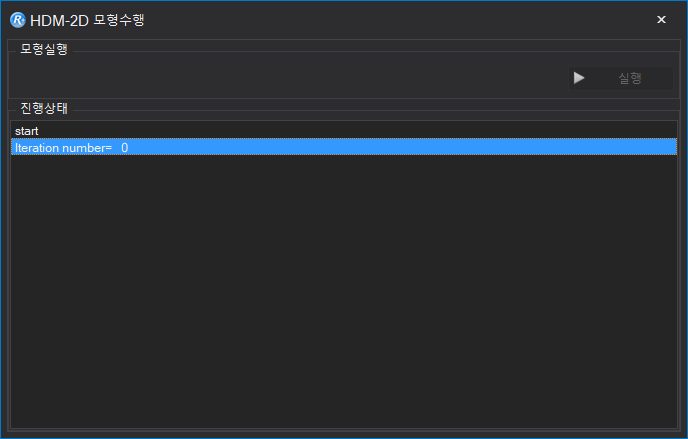

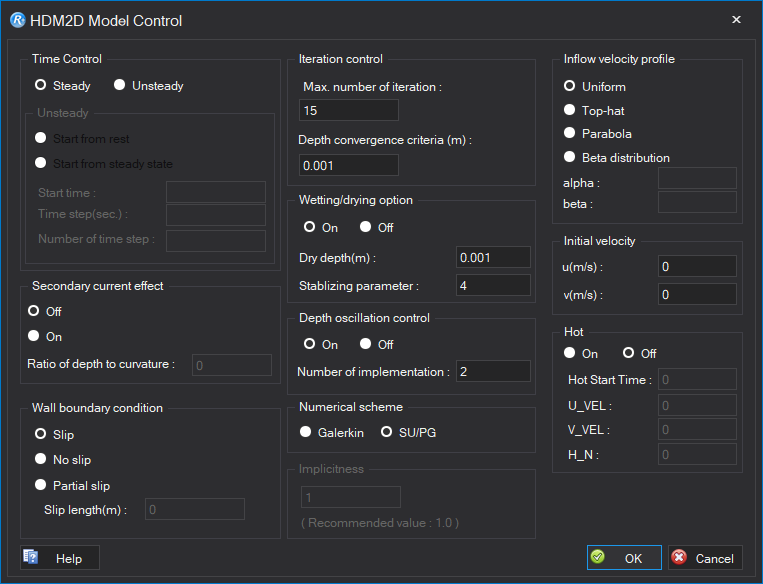

흐름해석에 대한 모의조건을 설정하는 과정입니다.

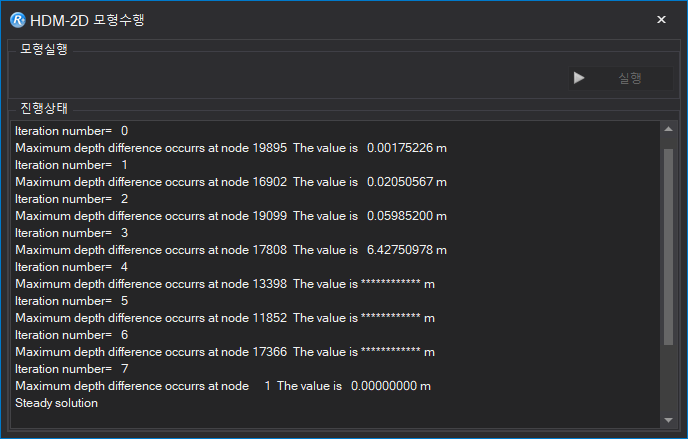

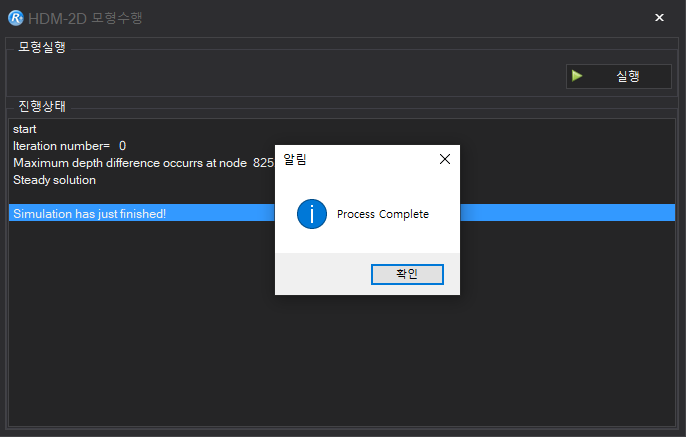

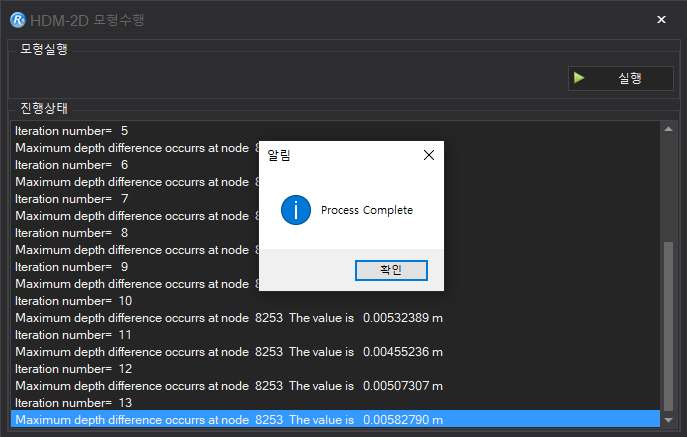

STEP 6에서 모형수행이 정상적 완료된 후 모형수행창을 닫게 되면 자동으로 Post-processing Mode로 변경되어 모의 결과(유속, 수위, 수심)를 확인 할 수 있습니다.
(또는 을 클릭하여 Post-processing Mode로 변경할 수 있습니다.)

화면 좌측 하단 제어창에 Result Control 탭에서 Elevation, Water depth, velocity, Water surface선택하여 결과보기가 가능합니다.

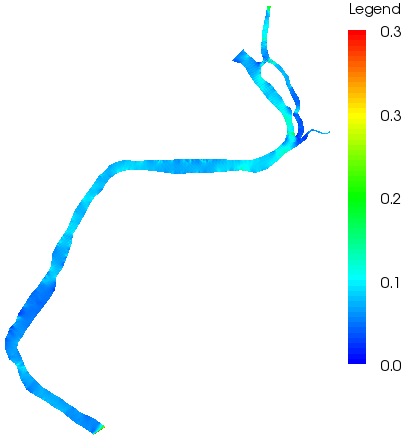

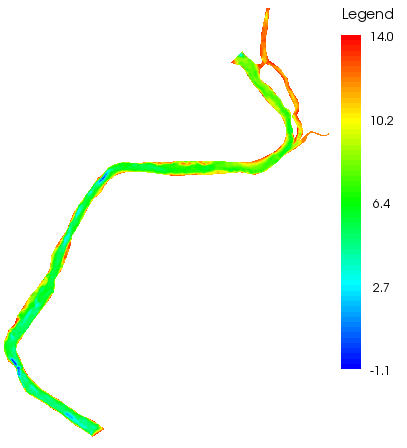

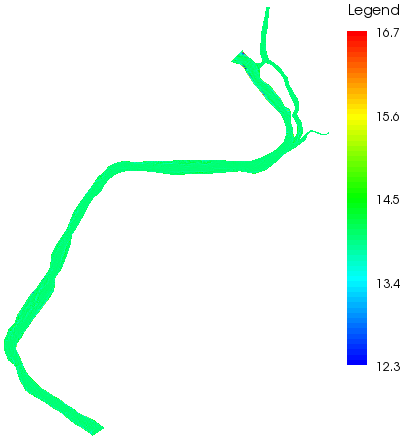

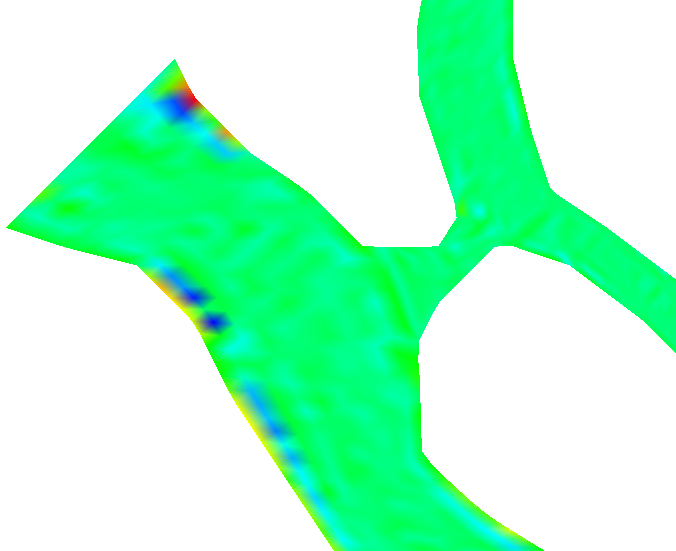

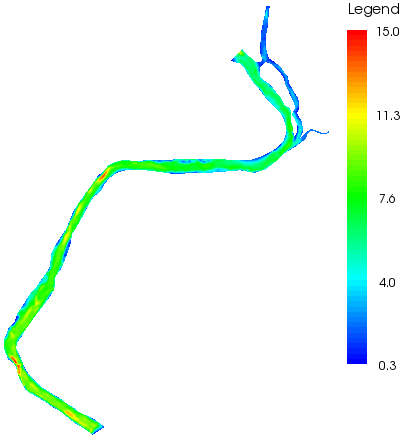

Elevation 결과	Water Depth 결과	Velocity 결과	Water surface 결과

화면 좌측 하단 제어창에 Display 탭에서 Contour, Min, Max, Elements, Nodes, Vector 보기설정을 변경하여 다양한 형태의 결과보기가 가능합니다.

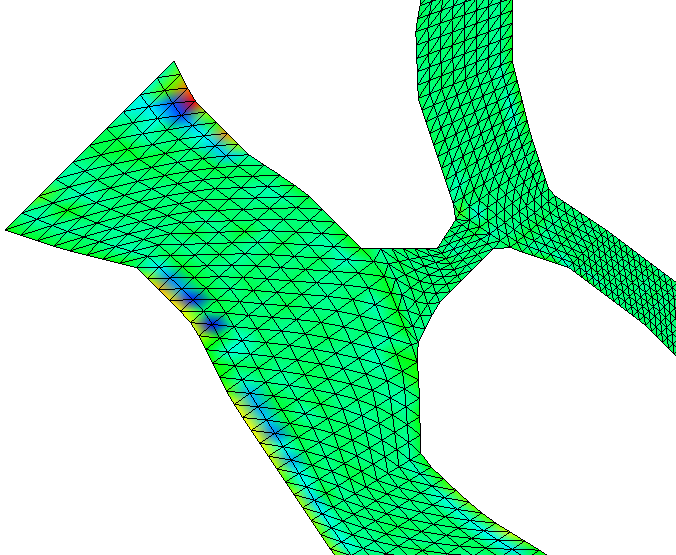

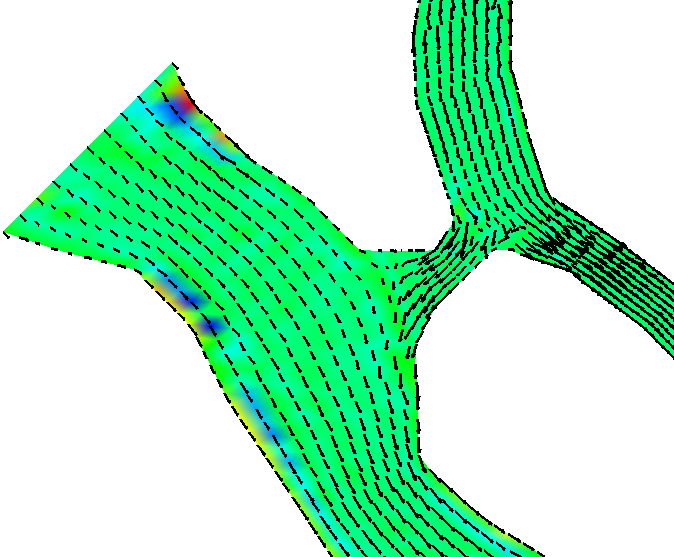

Contour = true Elements = false Node = false Vector = false	Contour = true Elements = true Node = false Vector = false	Contour = true Elements = true Node = true Vector = false	Contour = true Elements = false Node = false Vector = true
