부가기능

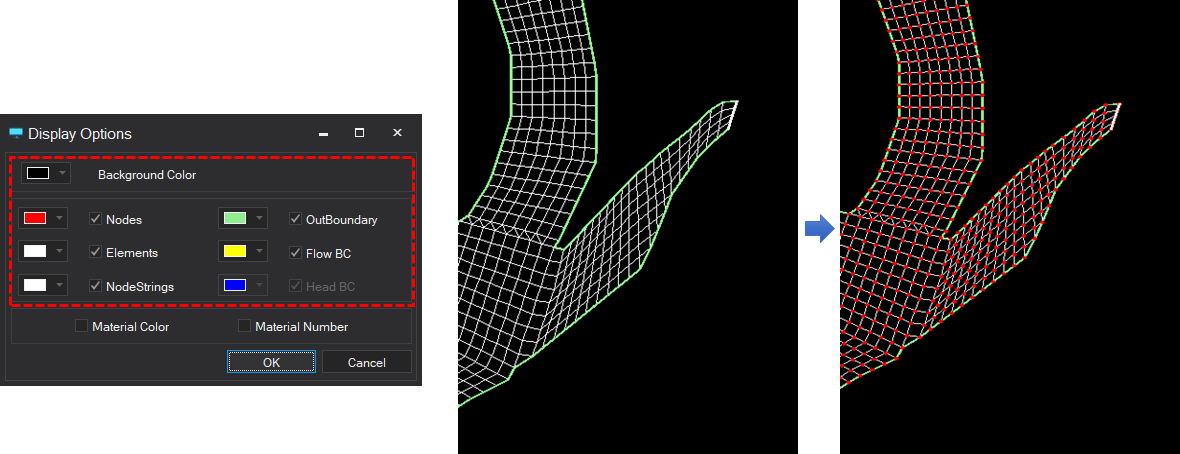

Display Options
전처리 과정에서 격자의 수가 많을수록 CPU 사용량이 증가하여 효율이 감소합니다.
이에 대해 전처리 효율을 향상하기 위해 Node의 상태는 Invisible이며, Nodestring을 생성할 경우 또는 Select Node Icon을 선택할 경우, Node가 임시로 Visible, 해당 기능이 끝나게 되면 다시 Invisible 상태로 변경되도록 설정되어 있습니다.
또한, 사용자 임의로 필요로 하지 않는 요소의 경우 Visibility를 설정할 수 있도록 하며, 환경에 따라 색상을 설정할 수 있는 기능을 제공합니다.

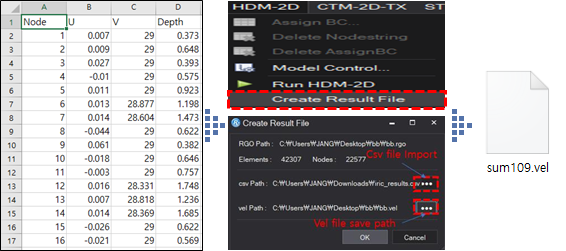

CTM-2D 입력 자료(유속장) 사용자 정의 생성
노드별 U/V/Depth 값을 가지고 있는 *.csv 파일을 이용하여 HDM-2D 엔진 수행 없이 유속장 파일(*.vel)을 사용자가 별도로 생성할 수 있는 기능을 제공합니다.
해당 기능은 타 모형 결과 및 다양한 시나리오를 연계하여 모의할 수 있는 기반을 마련합니다.

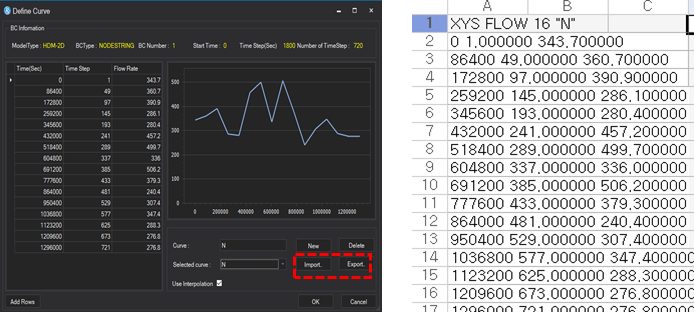

Define Curve 설정 및 Import/Export
해석엔진 별 경계조건의 값을 Time Step에 따라 다른 값을 입력할 수 있는 기능을 제공하고, 해당 입력자료를 *.csv 파일 형태로 Import/Export할 수 있는 기능을 제공합니다.
제한
해당 메뉴는 해석엔진의 실행조건이 Unsteady일 경우에만 사용할 수 있습니다.
격자별 매개변수 설정
아래의 과정과 같이 Select Element를 이용하여 격자를 선택하고, Material List를 추가하여 선택한 격자들의 매개변수를 설정한다.

부가기능

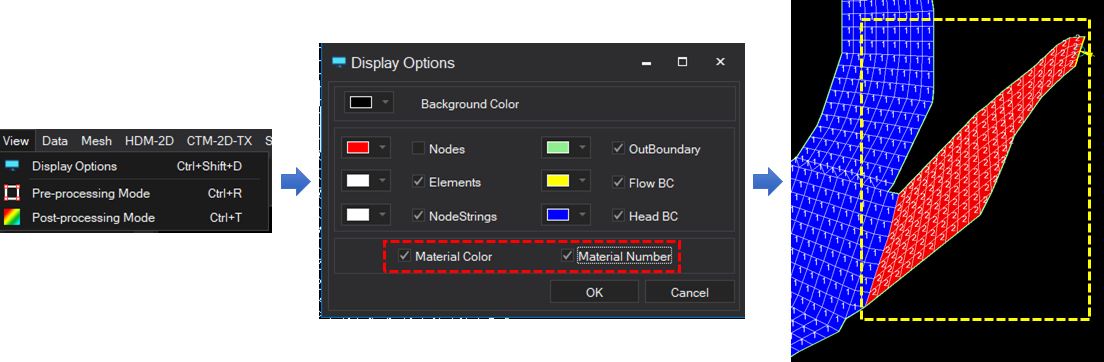

설정한 매개변수에 대한 영역을 View > Display Options에서 ''를 클릭하여 전처리 View에서 확인할 수 있다.

편의기능

전처리 View 우클릭 메뉴
전처리 View를 우클릭 할 경우 상황에 따른 메뉴를 제공합니다.

a. Non Select State

b. Select State

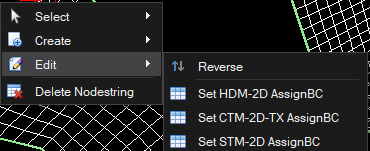

Information Window 우클릭 메뉴
경계조건을 생성할 때마다 초기화되는 Information Window의 해당 객체를 선택하여 우클릭 할 경우 상황에 따른 메뉴를 제공합니다.

a. Nodestring Select

b. AssignBC Select
