Main Window

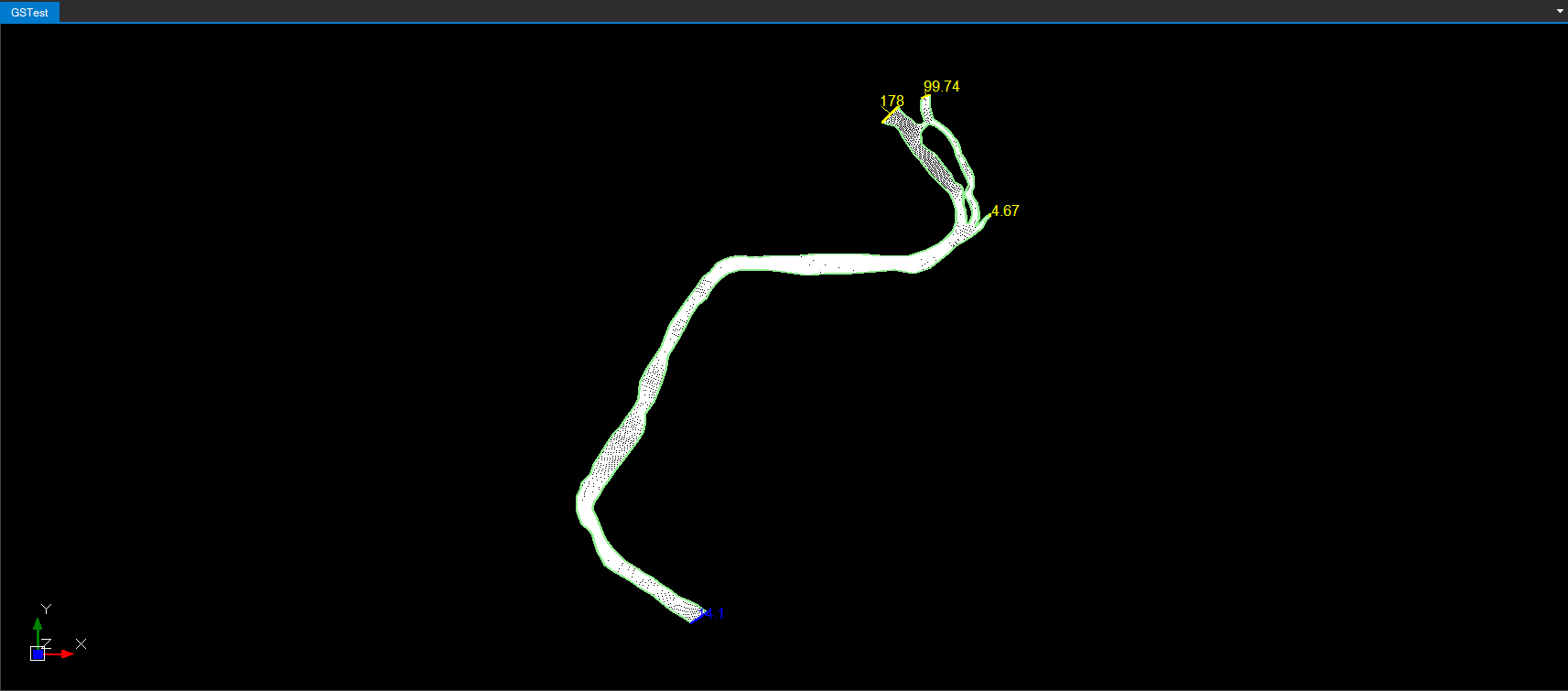

  1. 해석모형 수행 전 격자의 전처리 과정을 진행하는 화면입니다.
  2. 해석모형 수행 후 격자의 후처리 과정(해석모형 수행 결과)을 표출하는 화면입니다.

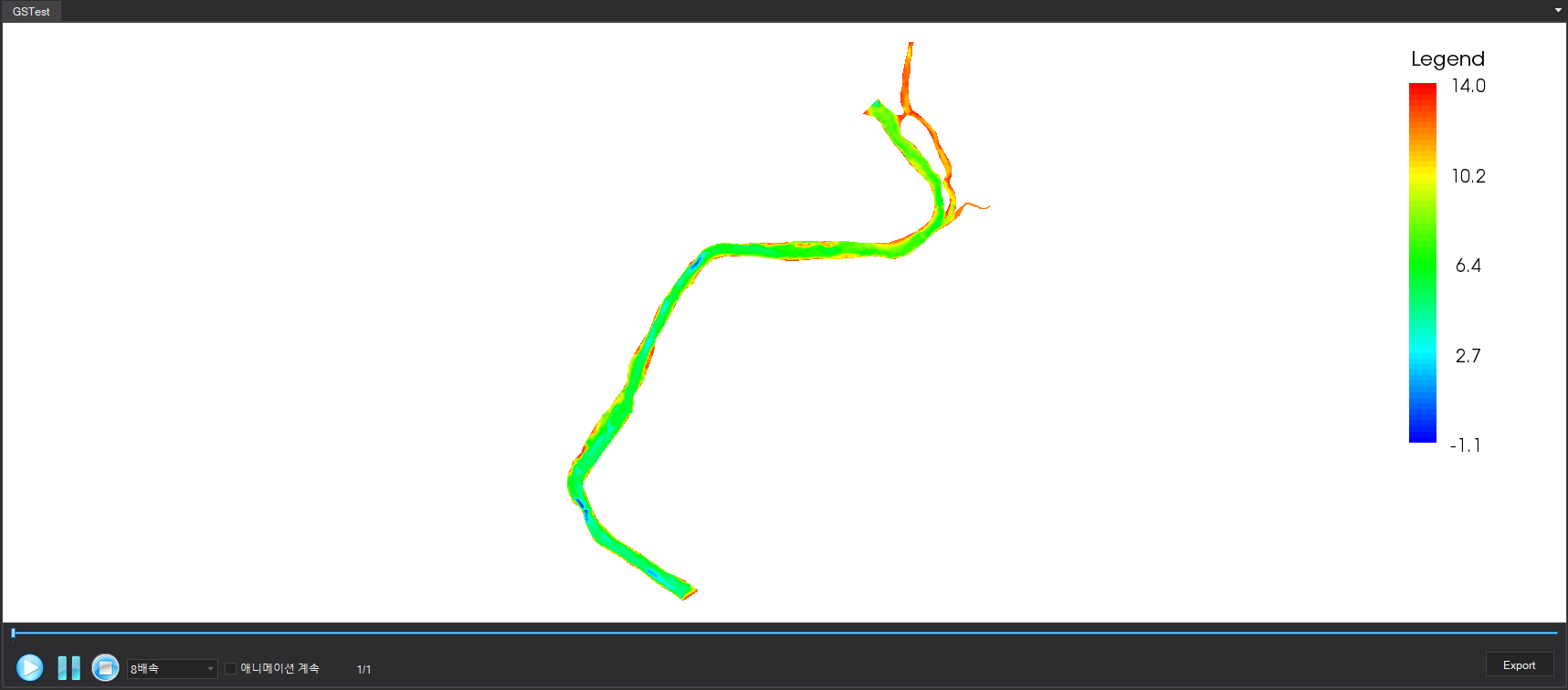

    결과표출 창은 다음 그림과 같이 HDM-2D와 CTM-2D-TX의 계산 결과가 표출됩니다. 그리고 마우스 휠을 이용한 화면이동/확대/축소 및 계산 결과의 애니메이션 기능을 제공합니다.

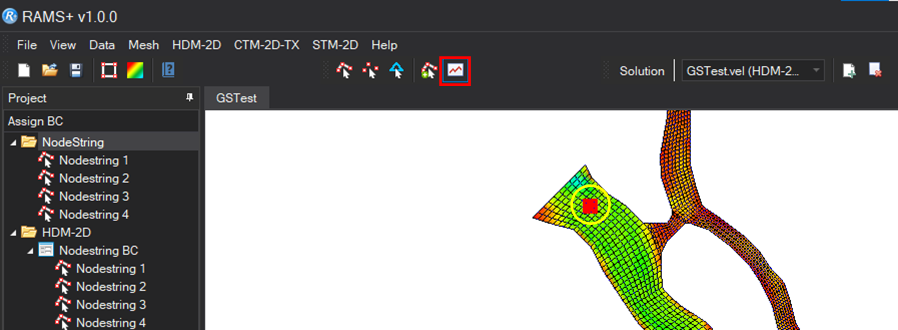

    • 선택도구: CTM-2D의 결과 뷰에서 C-T graph 클릭 시 내부경계조건 입력 및 ‘C-T(농도-시간)’ 곡선의 표출을 위한 지점 선택 가능

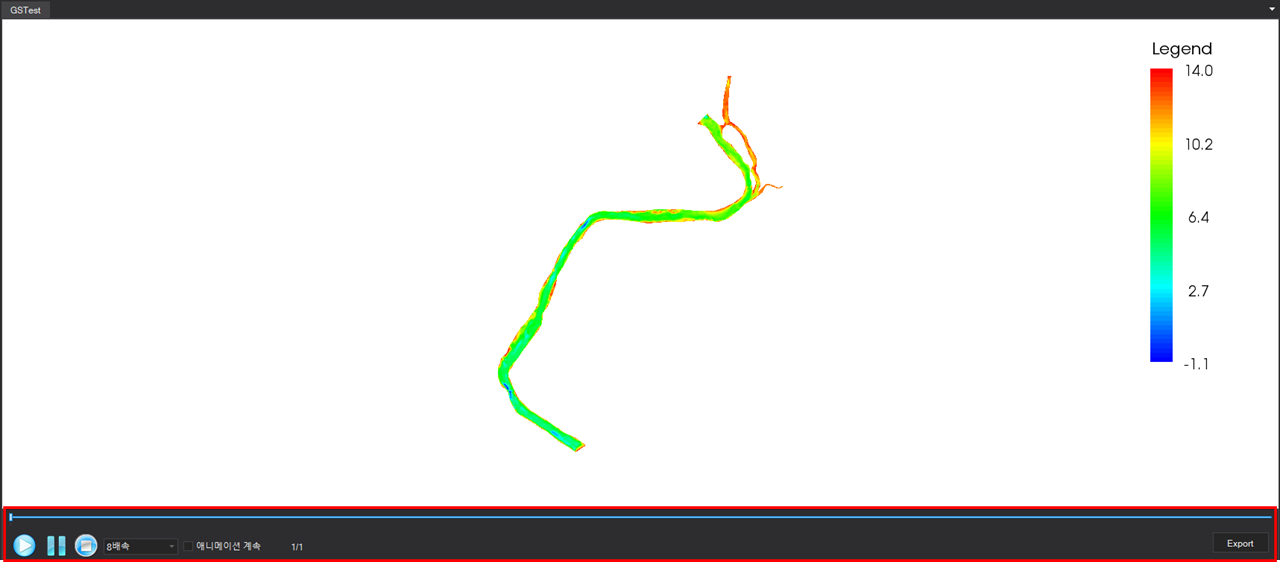

    • 애니메이션 도구: 계산 결과의 시간 변화를 표출하기 위한 기능

실행

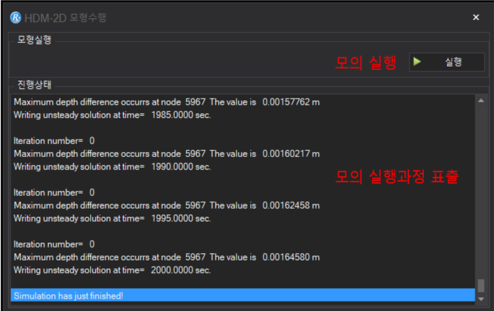

실행창은 아래 그림과 같이 해석엔진의 계산실행 버튼 및 계산 진행 과정을 표출하는 창으로 구성되어 있다.

Information Window

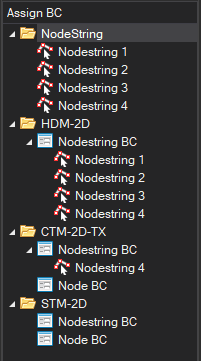

Information Window는 생성된 개체 또는 불러온 자료들을 트리 구조로 보여주는 화면이며,

마우스 우클릭 팝업메뉴를 통해 다양한 기능을 수행할 수 있습니다.

Control Window

제어창은 결과표출 창에서 표출된 결과를 제어하기 위한 메뉴로서 아래 그림과 같이 Selections, Display, Result Control 탭으로 구성되어 있다.

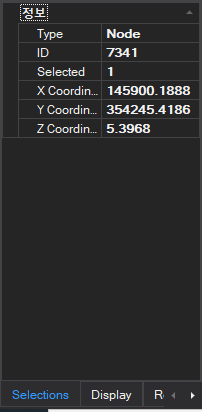

  • Selections : 선택된 격자점 또는 격자 정보 표출

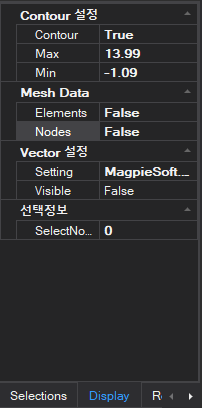

  • Display : 계산 결과의 후처리 화면 설정

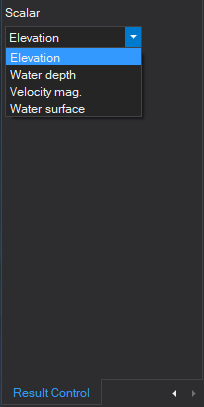

  • Result Control : 표출할 계산 결과 선택

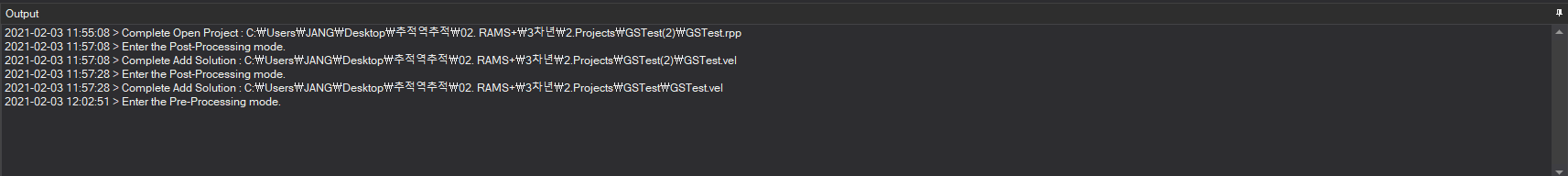

Output Window

Output Window는 프로그램에서 작동되는 기능에 대한 상태 및 정보를 출력합니다.
