RAMS+ : 1.4.5 CAD파일을 이용하여 격자망 생성

Created by 임헌욱, last modified on 2021-1월-27

Auto CAD 파일(*.dxf, *.dwg)을 이용하여 격자망을 생성할 수 있습니다.

Auto CAD 파일 다운로드 : 섬강(5186).dxf
(출처 : 국토지리정보원)

STEP 1. Auto CAD 파일 가져오기

  1. File → Import → Import File 메뉴를 클릭합니다.
  2. Auto CAD 파일을 선택 후 "열기" 버튼을 클릭합니다.
  3. 가져온 Auto CAD에 맞는 좌표계를 "EPSG:5186 - 중부원점(GRS80)"으로 설정합니다.

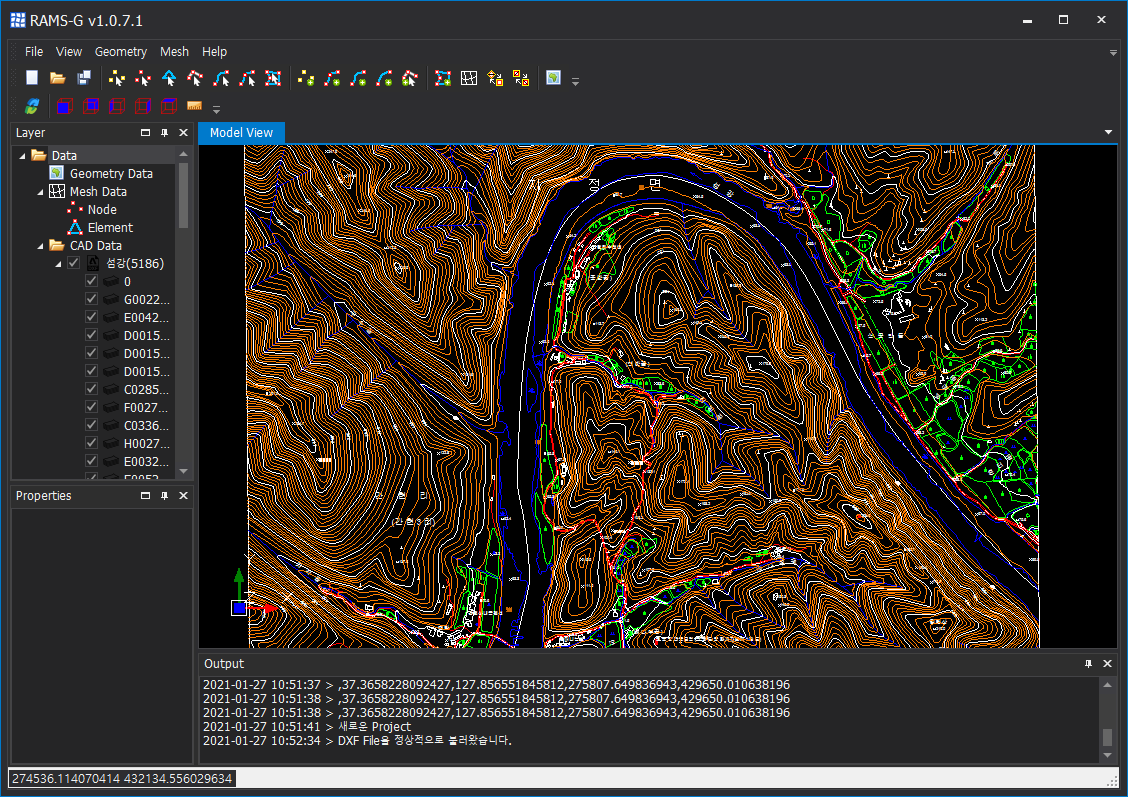

  4. 가져오기가 완료되면 화면에 Auto CAD 파일에 있는 지형 및 정보가 표출됩니다.


STEP 2. Auto CAD 하천라인 레이어 → Polyline 변환

하천 외각 라인을 만들기 위해 기존 Auto CAD지형의 하천 레이어를 Polyline으로 만드는 과정을 진행합니다.

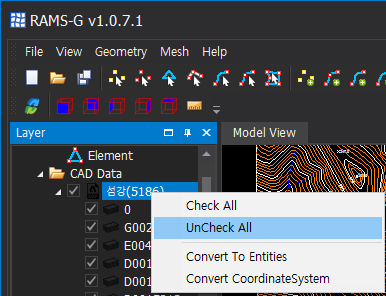

  1. 좌측 트리메뉴에서 CAD Data → 섬강(5186) 을 선택 후 마우스 오른쪽 버튼을 클릭합니다.
  2. UnCheck All 메뉴를 클릭하여 불러온 Auto CAD의 모든 레이어를 숨깁니다.

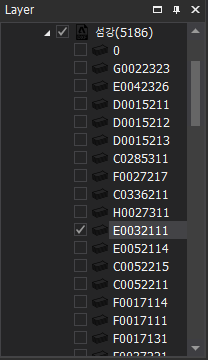

  3. 하천 레이어인 E0032111 레이어만 체크합니다.

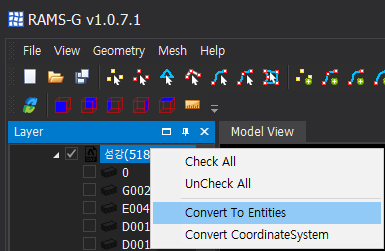

  4. 좌측 트리에서 CAD Data → 섬강(5186) 을 선택 후 마우스 오른쪽 버튼을 클릭합니다.
  5. Convert To Entities 메뉴를 클릭하여 선택된 하천 레이어를 Polyline으로 변환합니다.

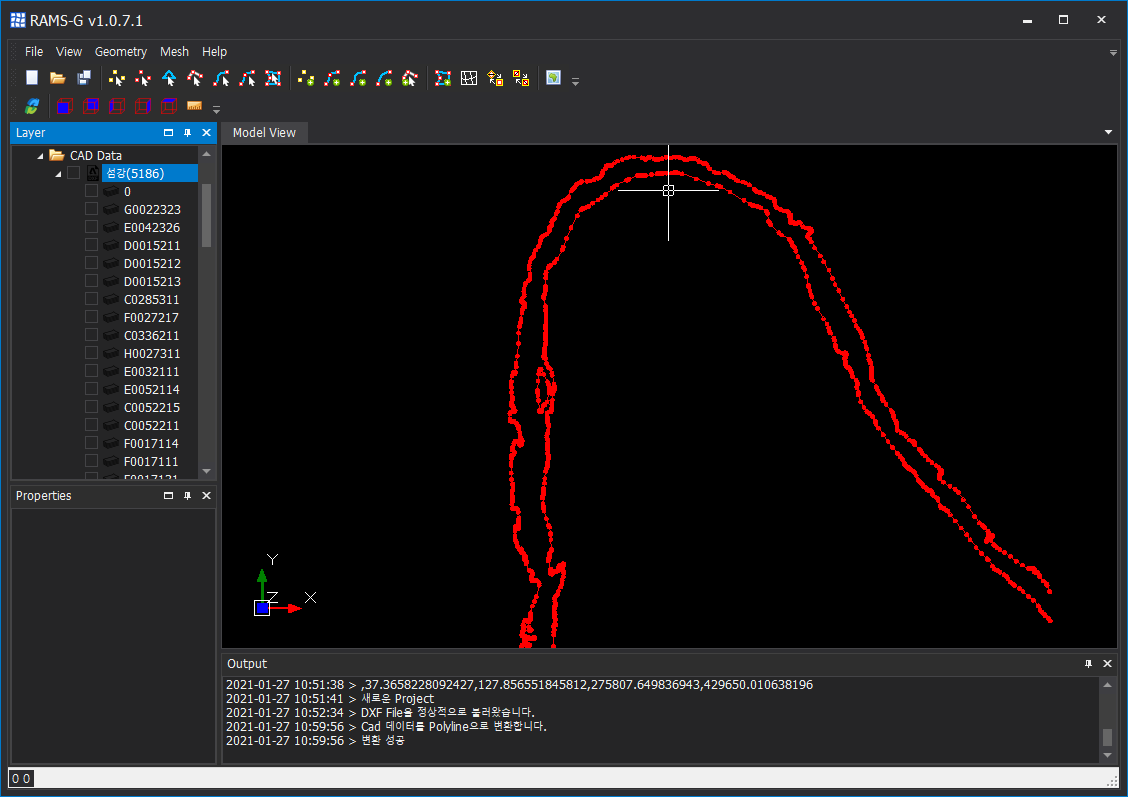

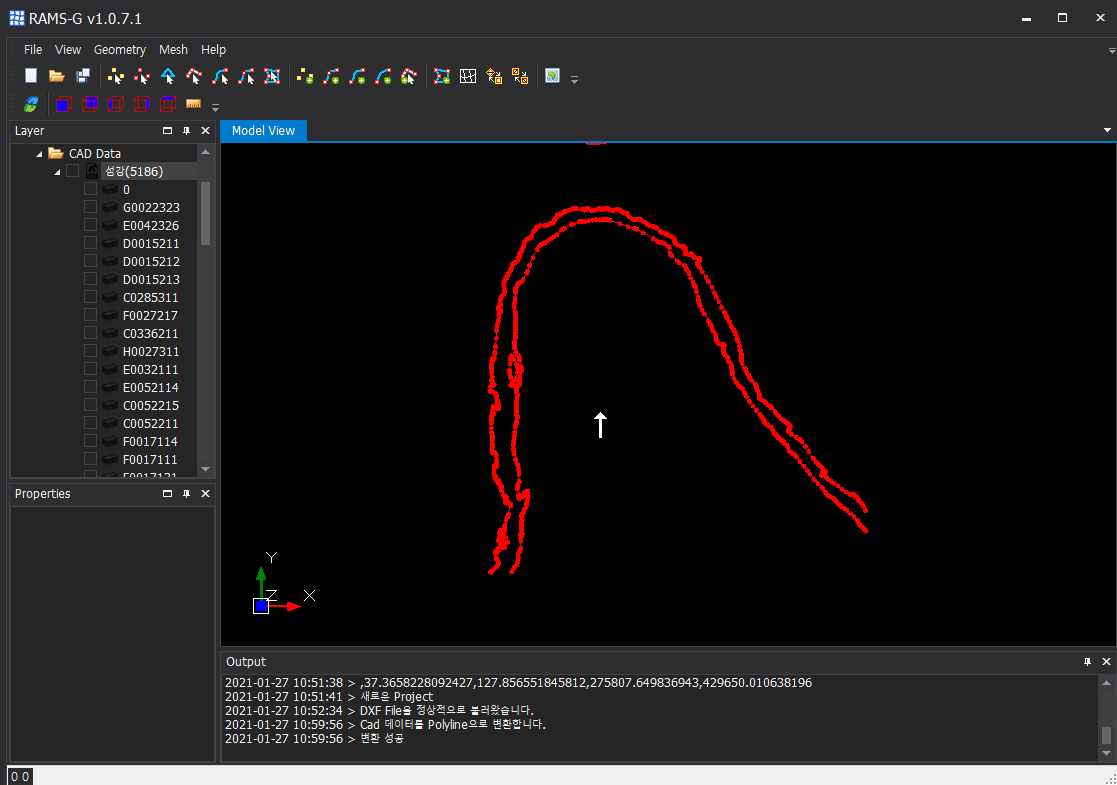

  6. 변환이 완료되면 다음과 같이 표출됩니다.


STEP 3. Polyline 편집

불러온 Auto CAD 파일의 하천라인은 전체 하천이 아닌 일부 구간으로 격자망을 생성하기 위해 일부 편집이 필요합니다.

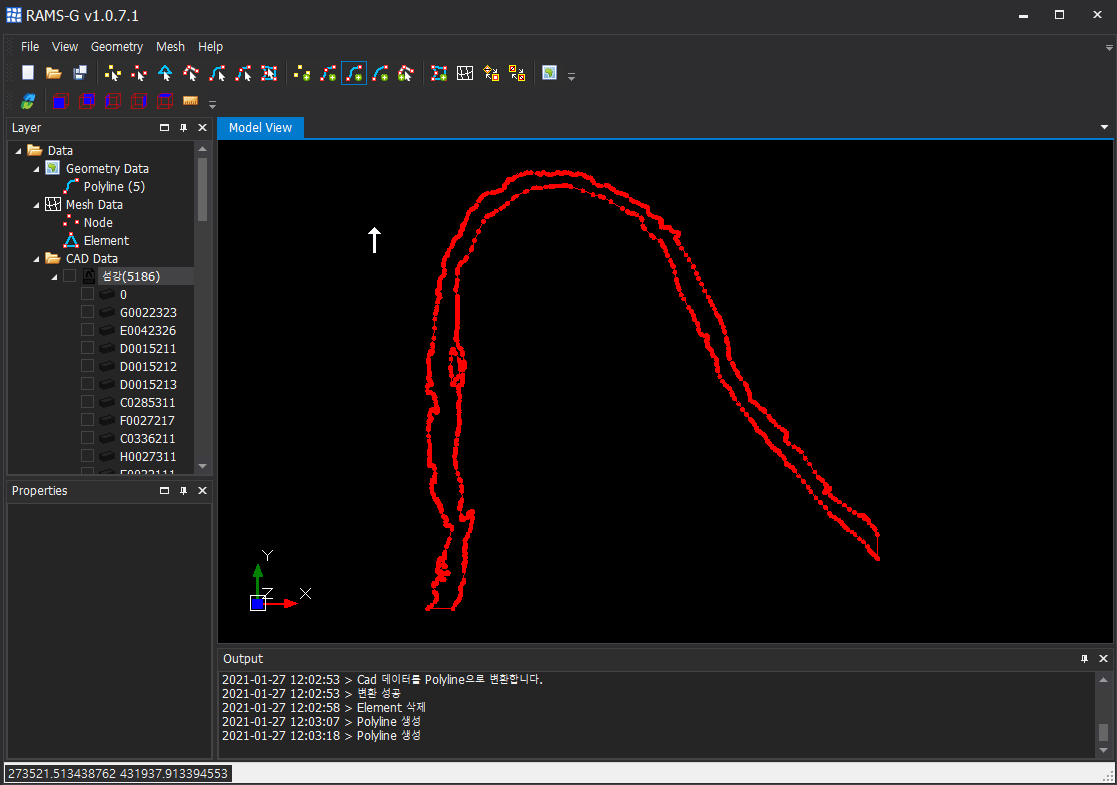

다음과 같이 하천의 양 끝을 이어줍니다.

  1. Select Polyline  아이콘을 클릭합니다.

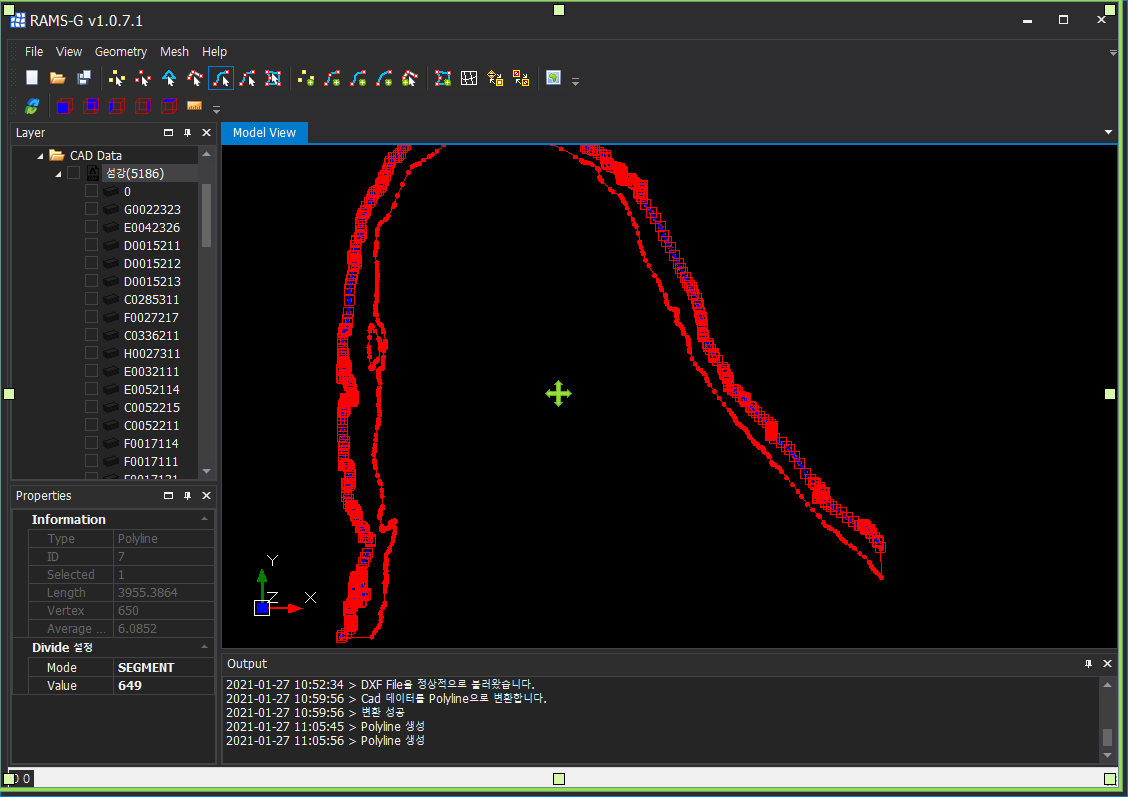

  2. 마우스 드래그를 통해 필요없는 Polyline을 선택합니다.

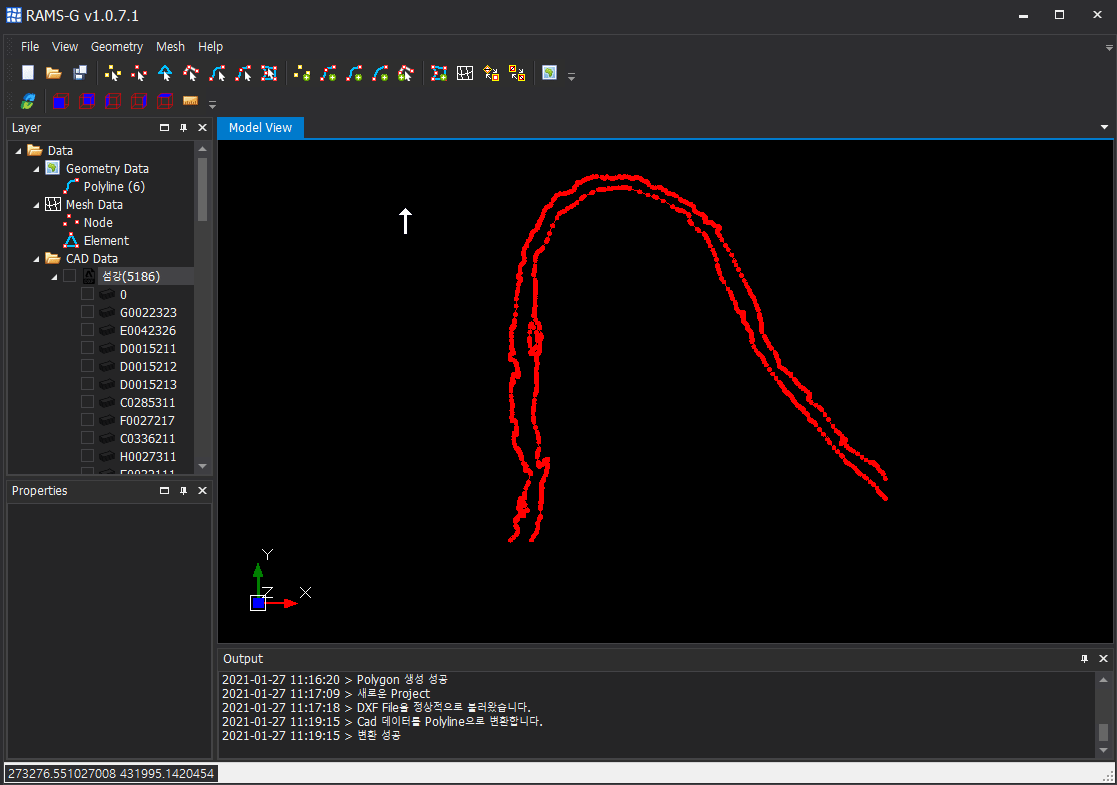

  3. Del 키를 눌러 Polyline을 삭제합니다.


  4. Create Polyline 아이콘 클릭 합니다.

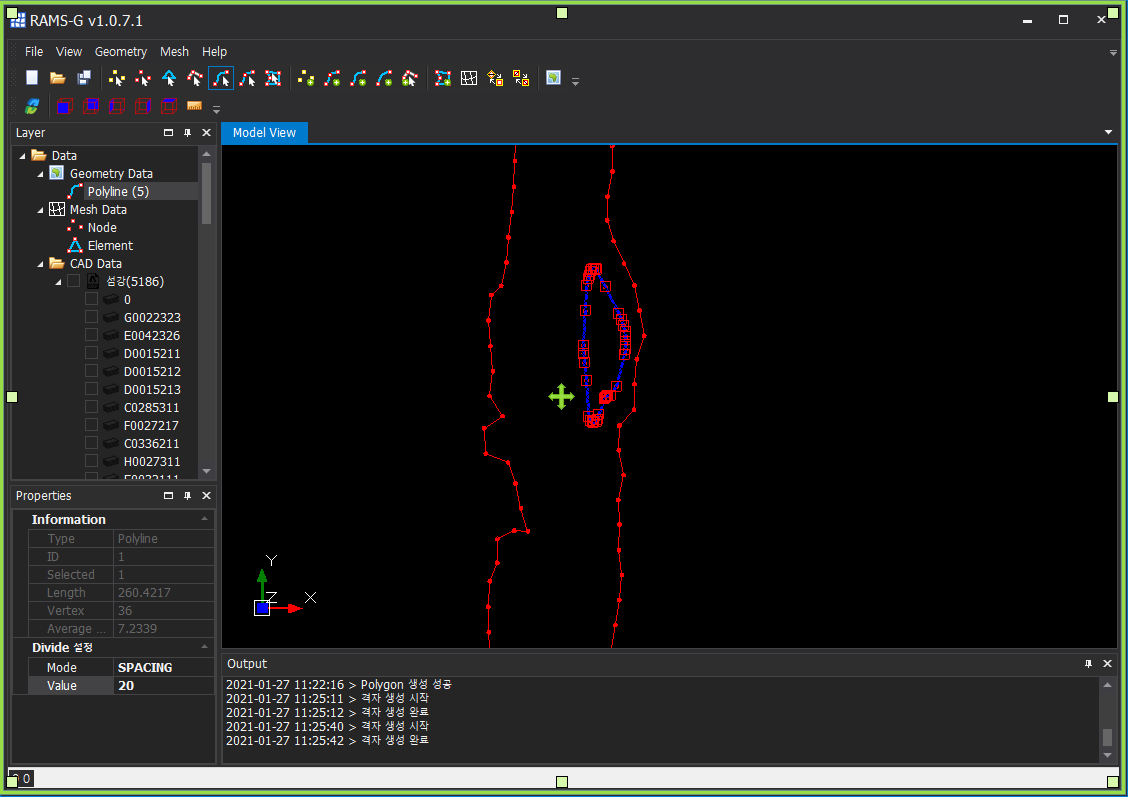

  5. 하천의 양쪽 끝에 Polyline을 생성해 줍니다.

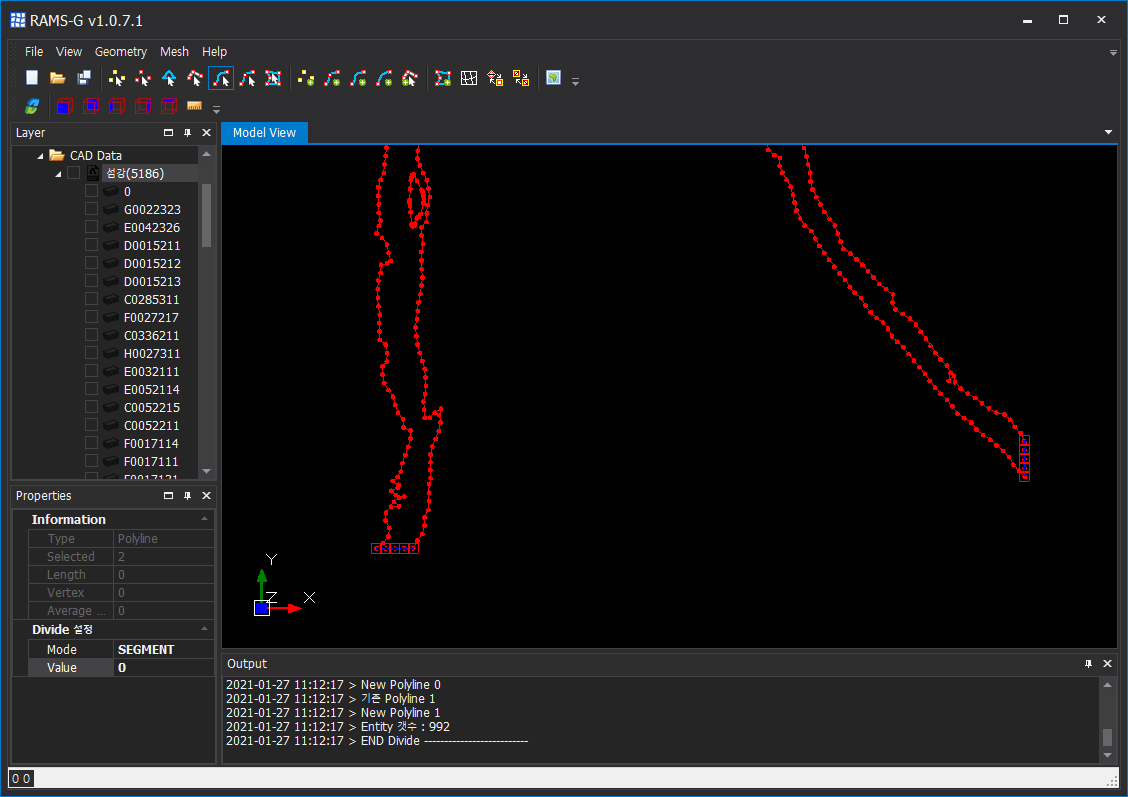

STEP 4. Polyline 균등 분할

균일한 격자망 생성을 위해 동일간격으로 나눠줍니다.

  1. Select Polyline  아이콘을 클릭합니다.

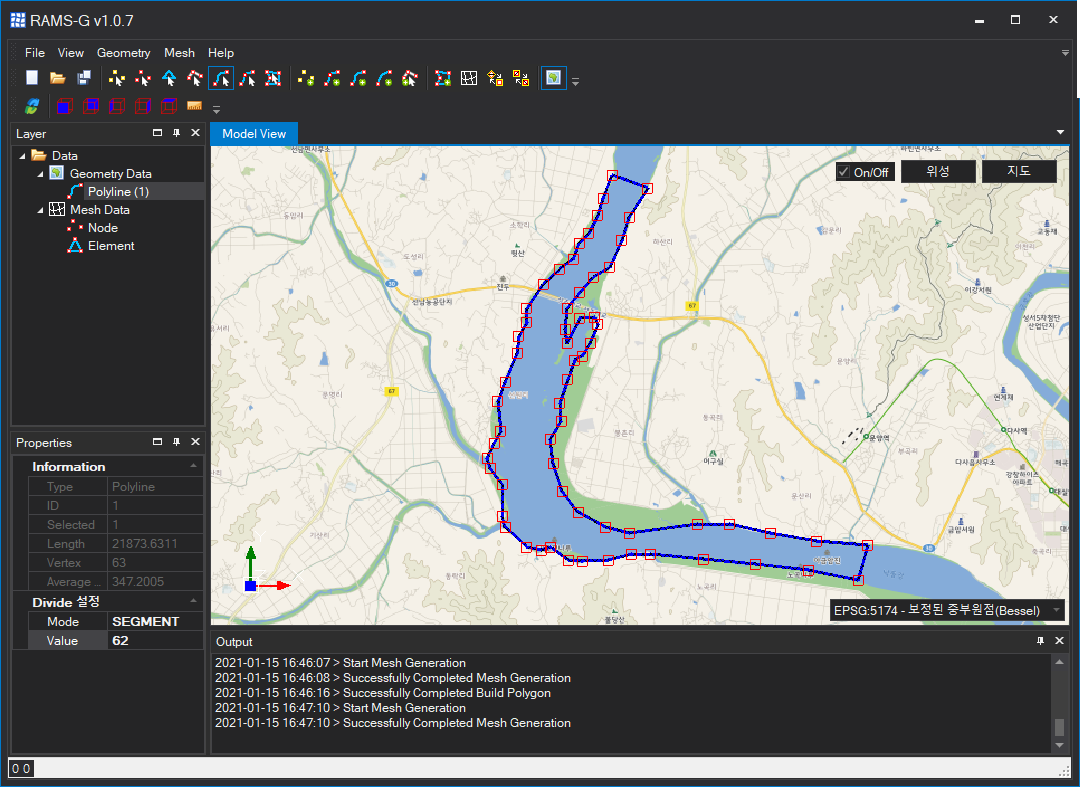

  2. 마우스 드래그를 통해 앞에서 생성한 모든 Polyline 을 선택합니다.

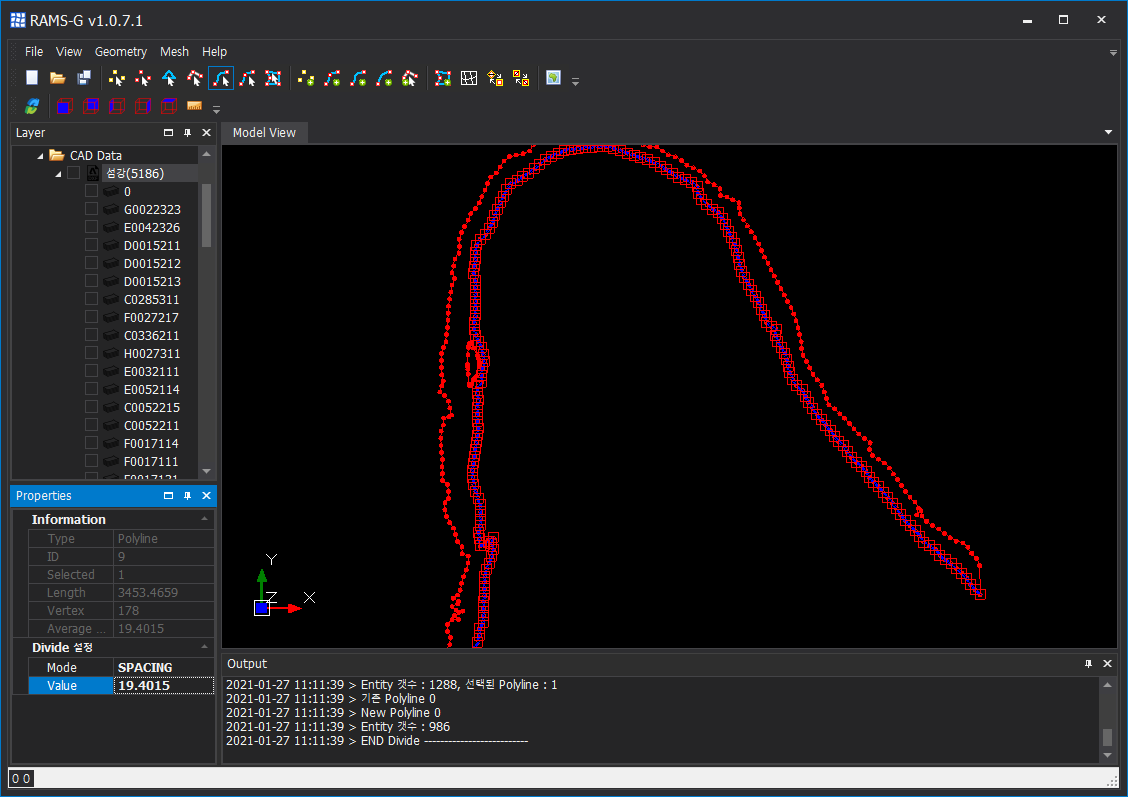

  3. Properties에서 Mode를 SPACING으로 선택 후 나눠질 간격을 Value에 10으로 입력한 후 Enter 키를 누릅니다.
    (점과 점 사이를 10미터 간격으로 나눔)


  4. 메시지 확인창에서 "OK"를 누릅니다.

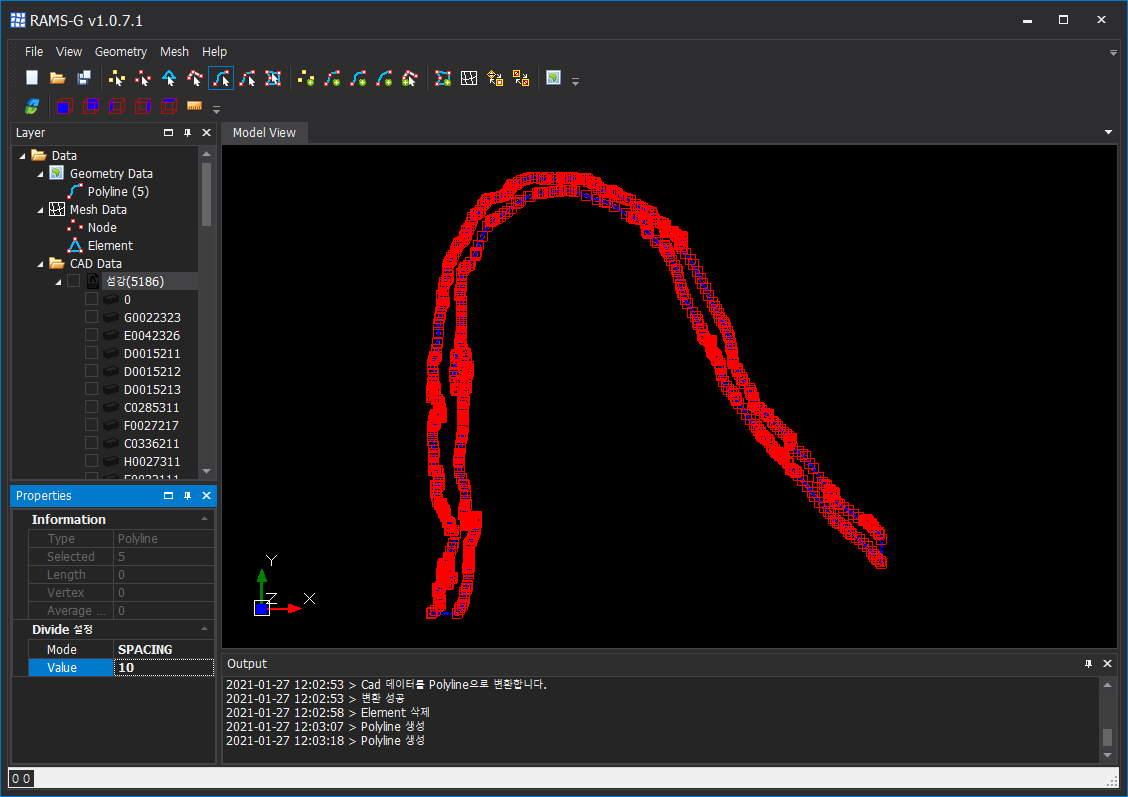

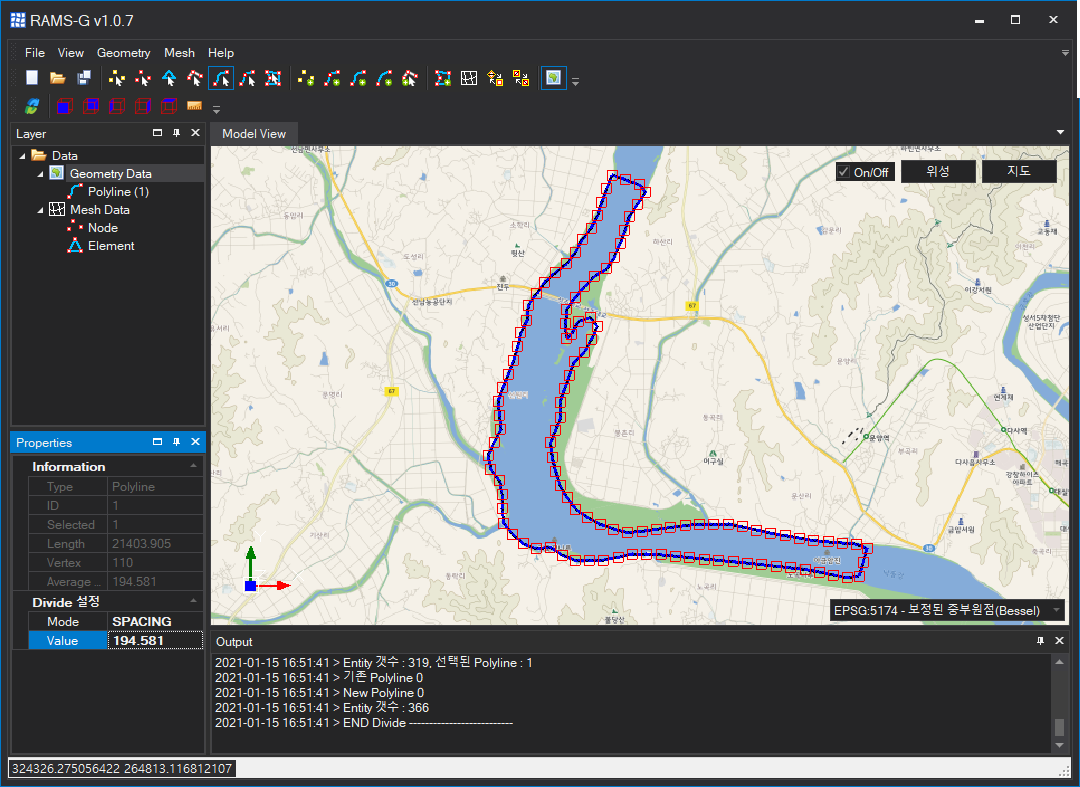

  5. 균등 분할 완료

STEP 5. Polygon 변환

  1. Select Polyline  아이콘을 클릭합니다.
  2. 마우스 드래그를 통해 앞에서 생성한 Polyline 을 선택합니다.

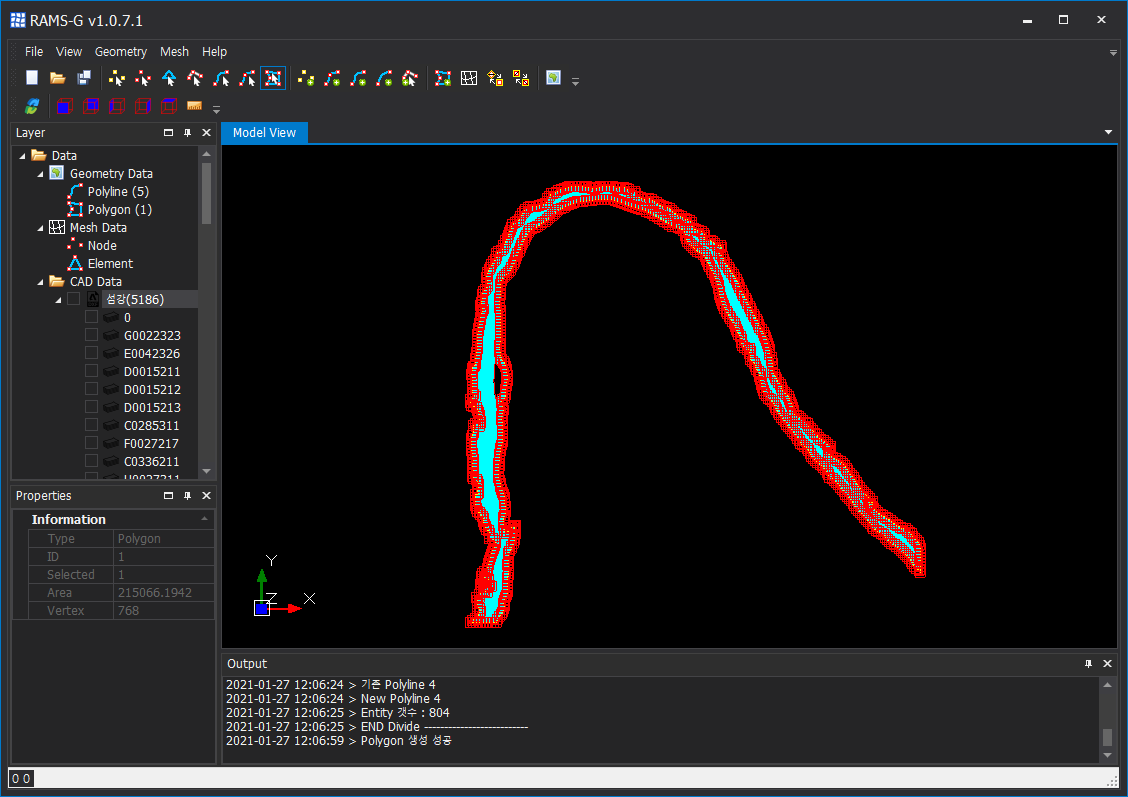

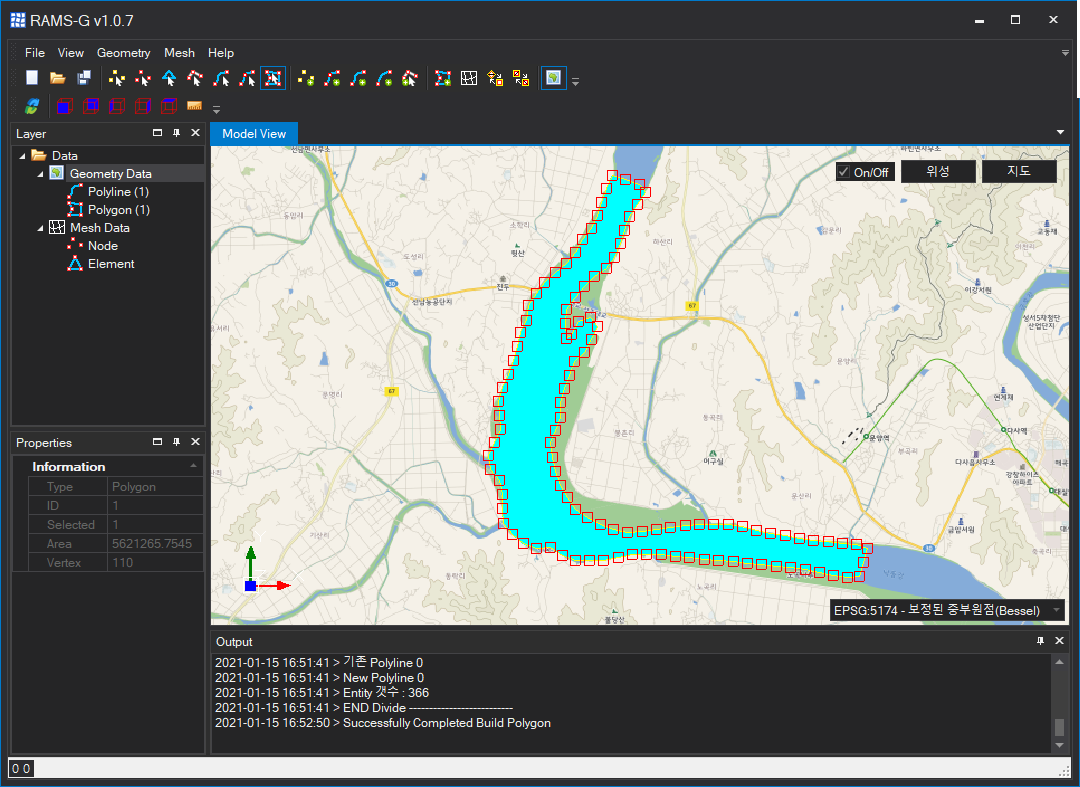

  3. Build Polygon 아이콘을 클릭하여 Polygon으로 변환합니다.

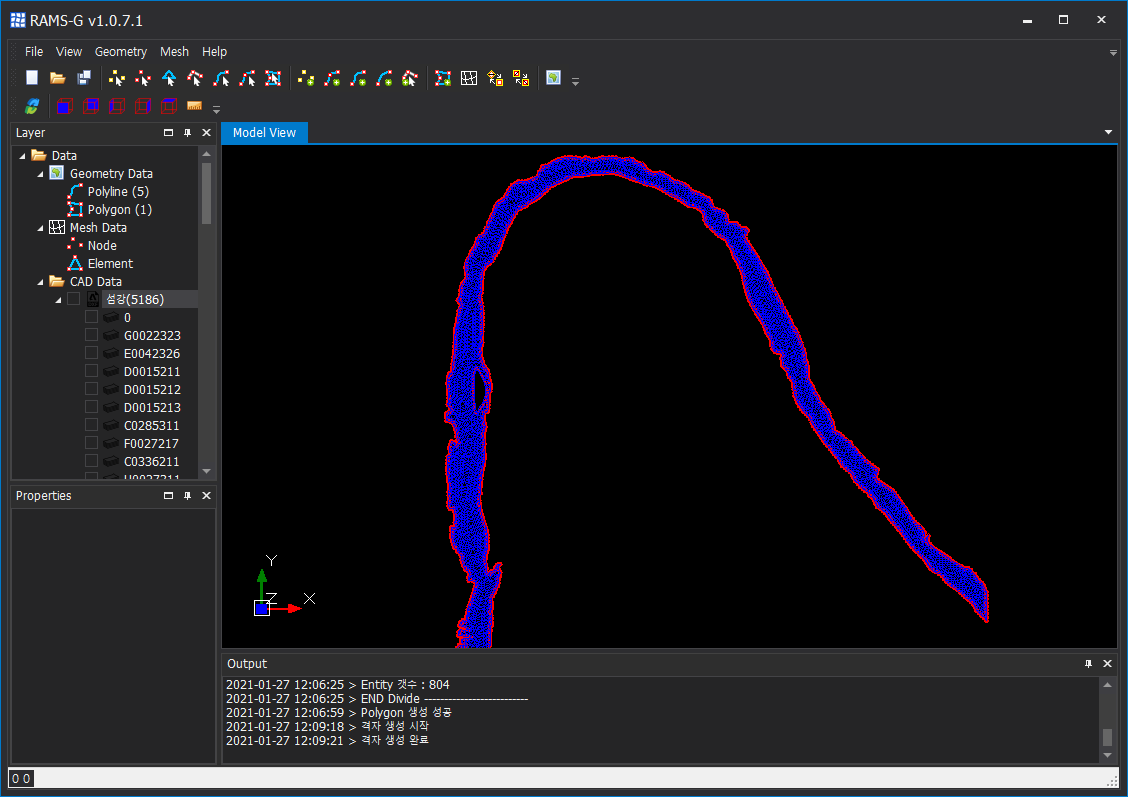

STEP 6. 격자 생성

  1. 생성된 Polygon을 선택하기 위해 아이콘을 클릭합니다.


  2. Mesh > Generate Meth 메뉴 클릭합니다. (단축키 : Ctrl + G)

  3. 격자 생성방법을 아래와 같이 선택 후 "Generate" 버튼 클릭하여 격자 생성
    1.  Mesh Method : AFT
    2.  Size : 9.47


Size

Mesh의 Size는 자동으로 계산하여 최적 Size를 설정해줍니다.
또한 사용자가 해당 Size를 변경하여 진행할 수 있습니다.

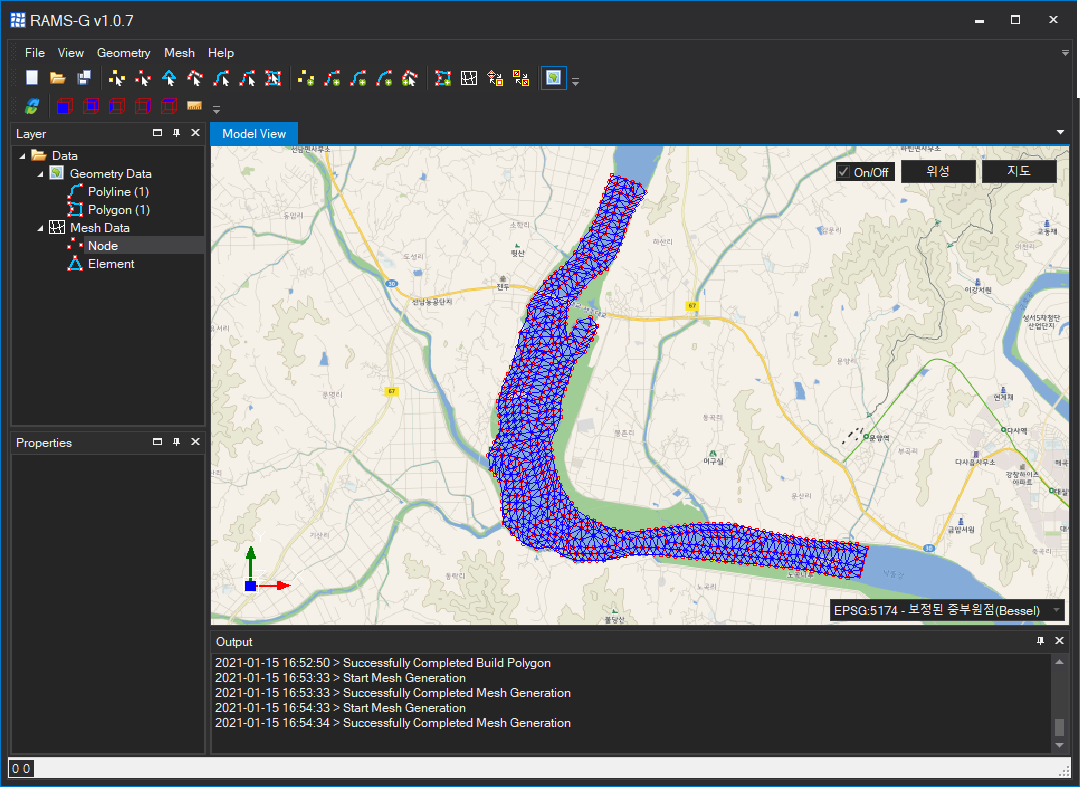

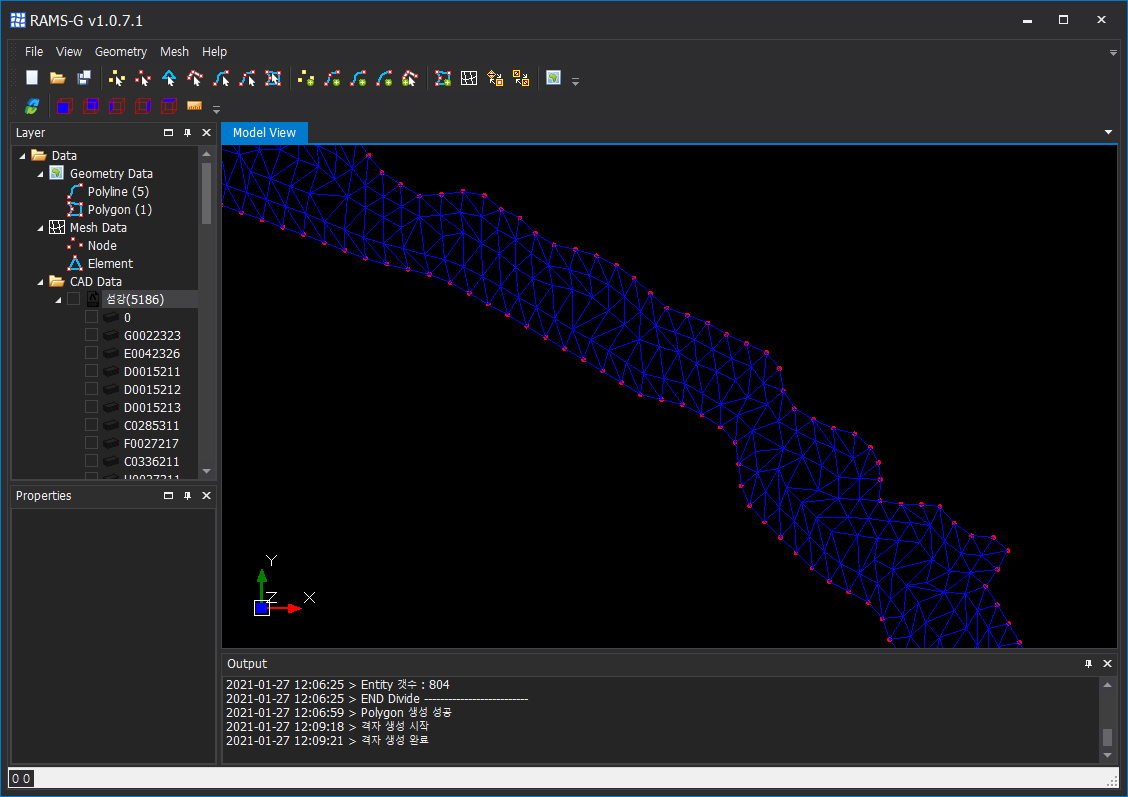

STEP 7. 격자 생성 완료
