RAMS+ : 1.4.4 Scatter Points를 이용한 격자망 생성

Created by 임헌욱, last modified on 2021-2월-05

Scatter Points의 좌표를 파일(*.xyz)로 만들어서 삼각 격자망을 생성할 수 있습니다.

Scatter Points 샘플 파일 다운로드 : point_xyz.xyz

STEP 1. Scatter Points 파일 열기

  1. File > Import > Import File 메뉴를 클릭합니다.

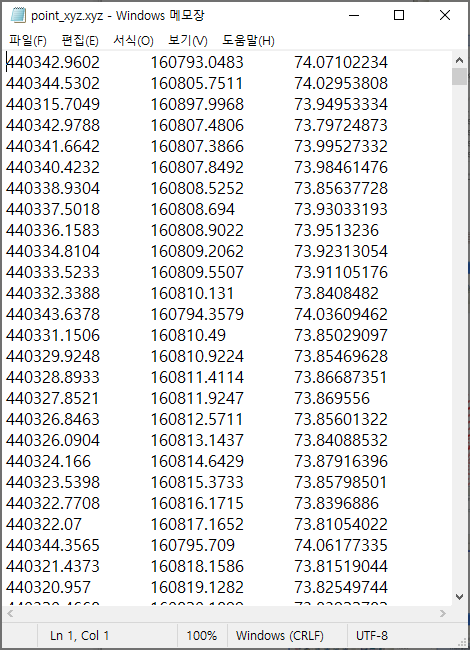

  2. 다음과 같이 XYZ 좌표가 들어있는 *.xyz 확장자를 가진 Scatter Points 파일을 선택합니다.

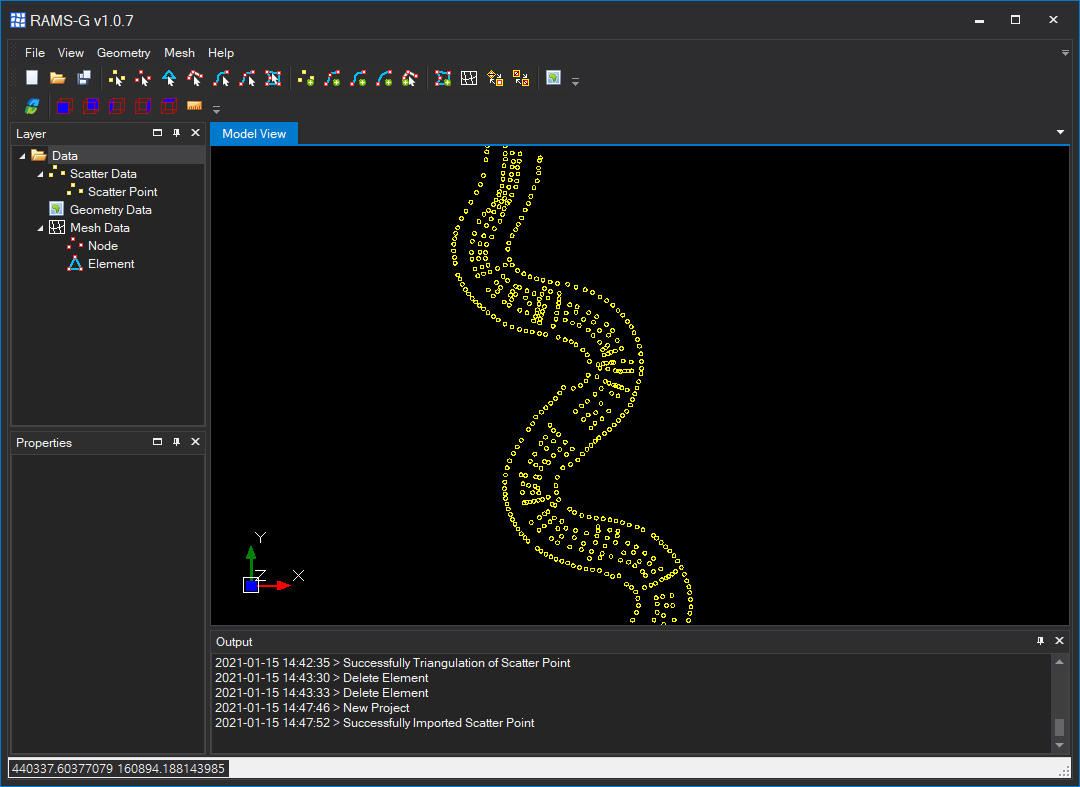

  3. Scatter Points 파일 열기 완료
    다음과 같이 점 좌표 데이터들이 화면에 표출됩니다.


STEP 2. 삼각화 명령

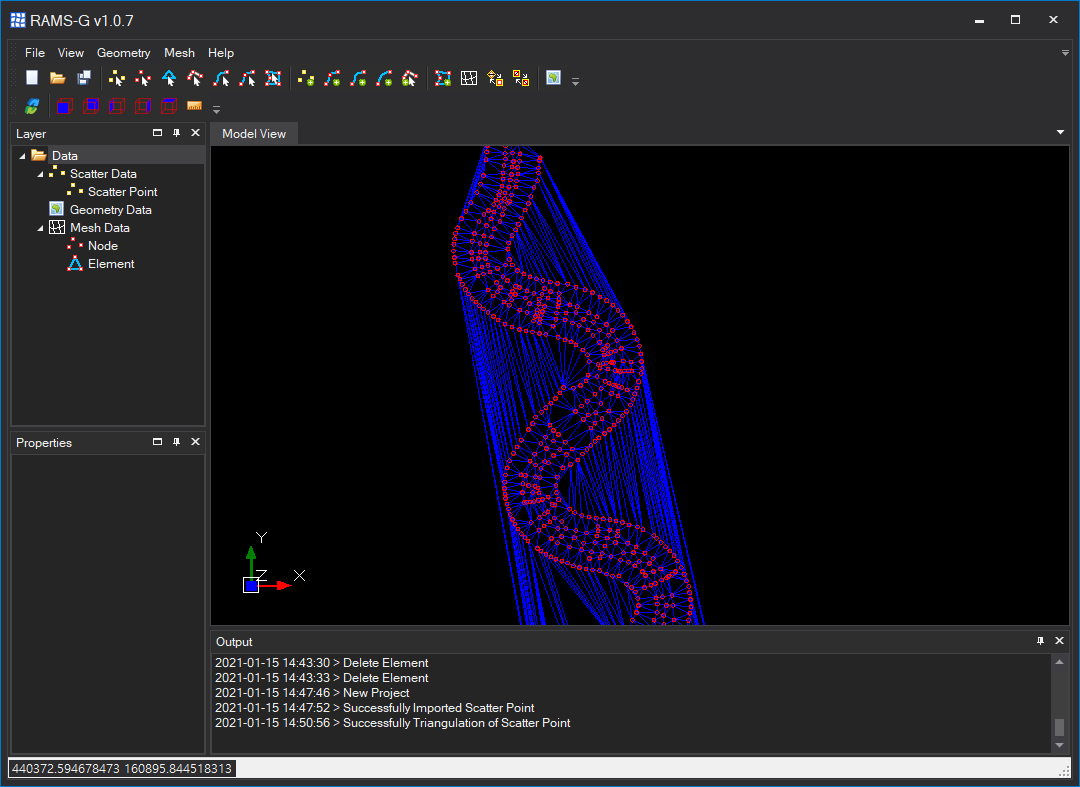

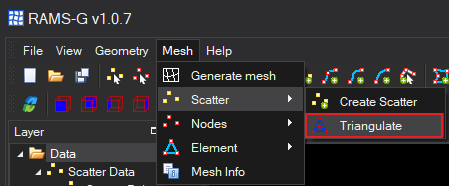

  1. Mesh > Scatter > Triangulate 메뉴를 클릭하여 불러온 Scatter Points를 기준으로 삼각화를 진행합니다.




STEP 3. 필요없는 요소 제거하기

  1. Select Element 아이콘을 클릭하여 요소를 선택하여 Del키를 눌러 지울 수 있습니다.
  2. 여러 개의 요소를 한꺼번에 선택할 경우에는 Shift키를 누른 상태에서 선택할 수 있습니다.

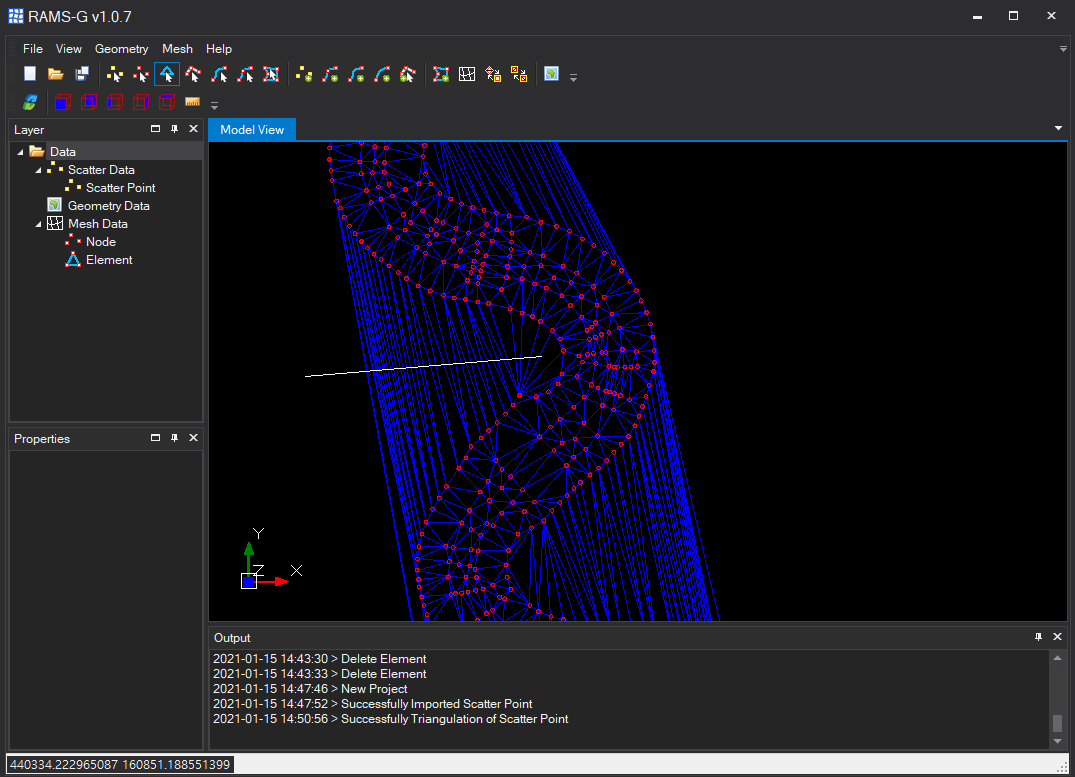

  3. Ctrl키를 누른 상태에서 마우스 드래그를 통해 선분을 이용하여 선분과 교차하는 요소를 선택하게 할 수도 있습니다.

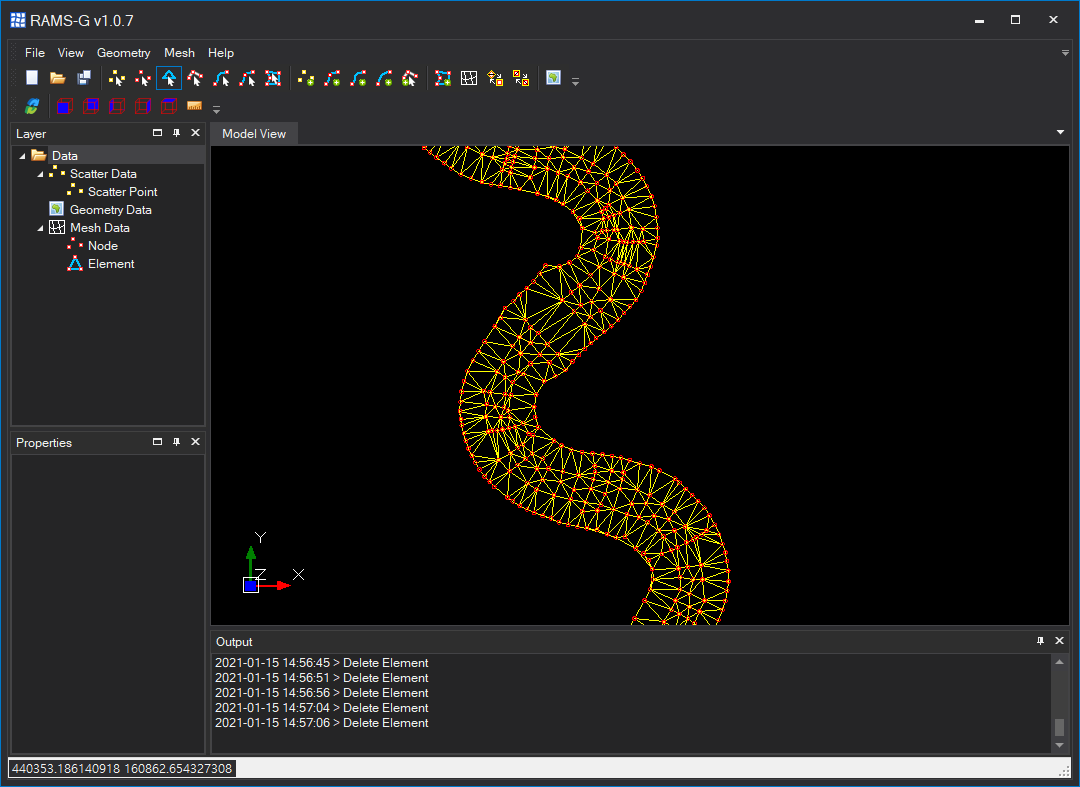

STEP 4. 최종 완성
