지원 가능한 외부파일 종류

지원파일

HEC-RAS Geometry (*.g01)
RAMS+ Geometry (*.rgo)
SMS Mesh (*.2dm)
Shape File (*.shp)
CAD File (*.dxf, *.dwg)
Scatter Point File (*.xyz, *.xy)
Image File (*.jpg, *.jpeg, *.png)
Tiff File (*.tif, *.tiff)

외부파일 Import 메뉴

File → Import → Import File

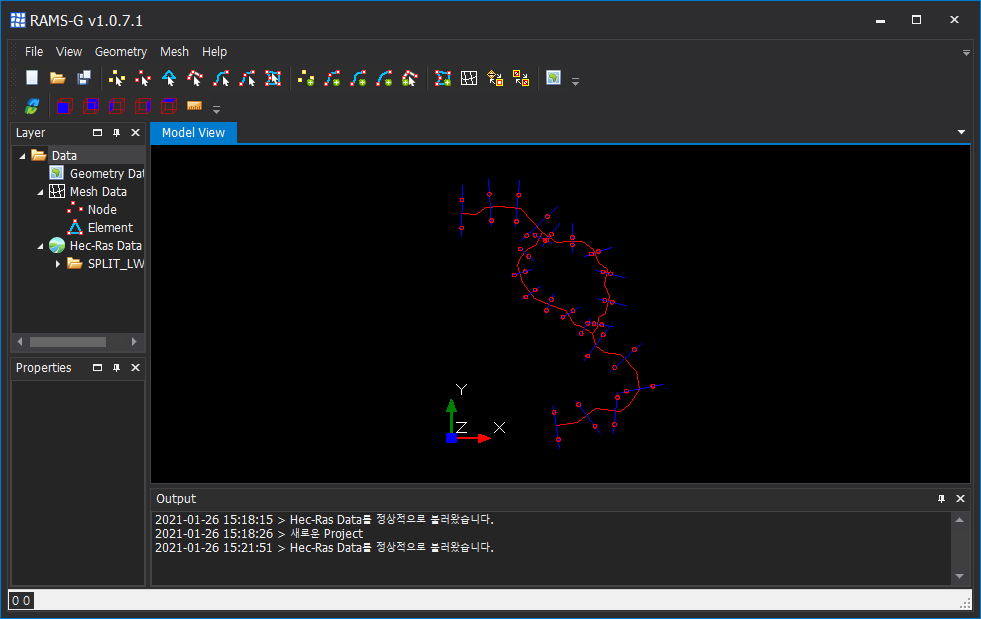

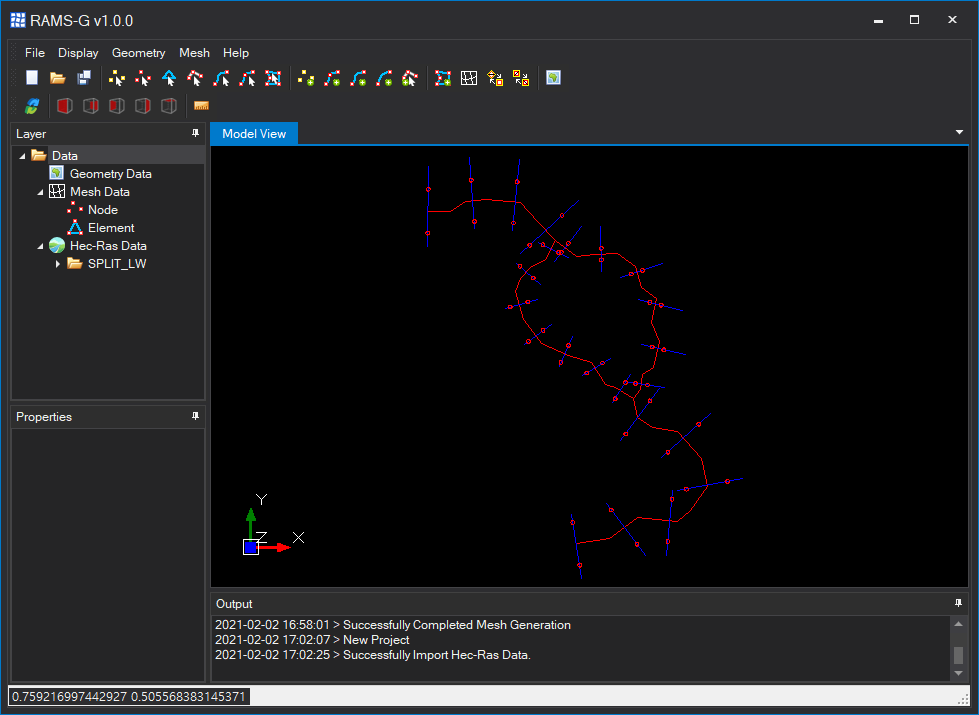

HEC-RAS Geometry

1차원 모형인 HEC-RAS의 지형파일(*.g01)을 연계하여 2차원 형태의 지형을 표출합니다.
표출되는 자료는 다음과 같습니다.

HEC-RAS 지형 표출자료

River Reach
CrossSection
Bank Station

Bank Station과 CrossSection별 자료를 이용하여 2차원 격자망을 생성하고, Z축 정보까지 생성 가능합니다.

Bank Station
하천 외각 라인 생성에 사용
CrossSection
Z축 하상고 생성에 사용

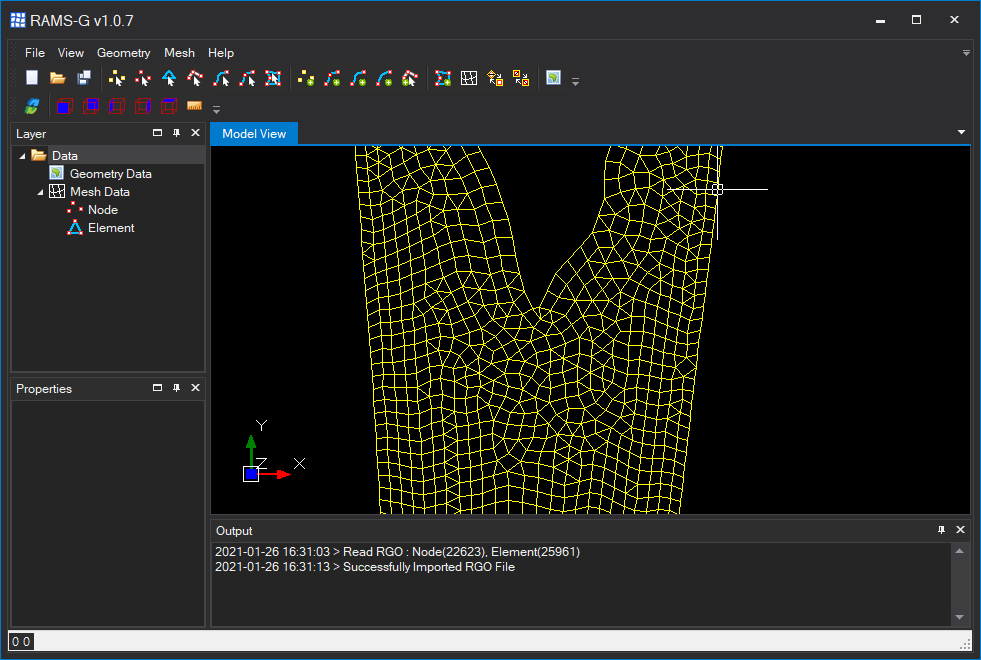

RAMS+ Geometry (*.rgo)

RAMS+에서 사용하는 지형자료로써 최종 격자 정보인 Node와 Element로 구성되어 있으며, 다음과 같은 내용으로 구성되어 있습니다.
생성된 격자 정보인 *.rgo 파일을 Import 한 이후엔 특정 Node의 Z값을 수정하는것 이외엔 다른기능을 할 수 없습니다.

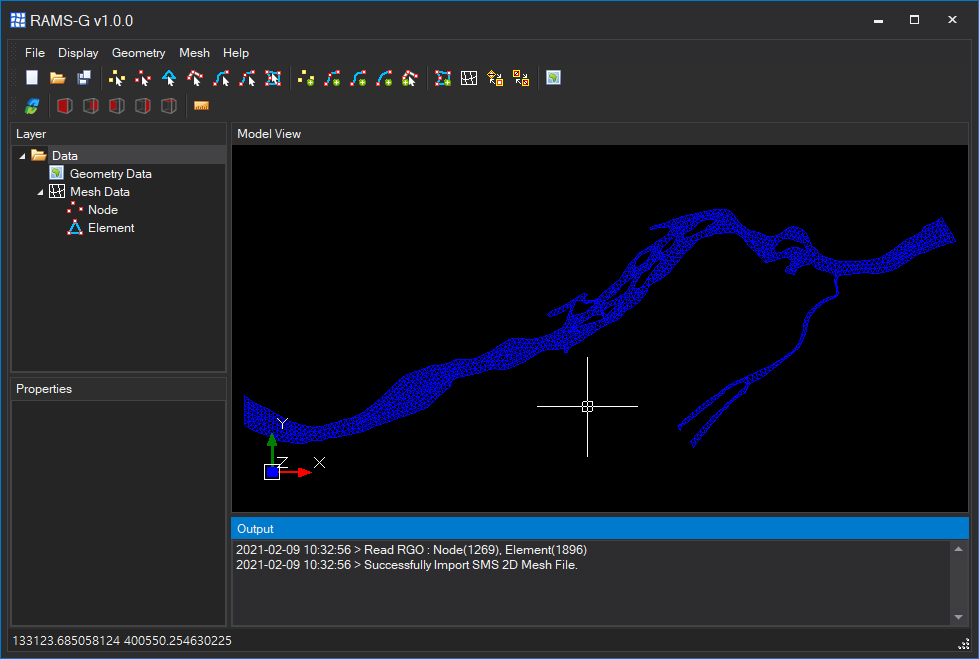

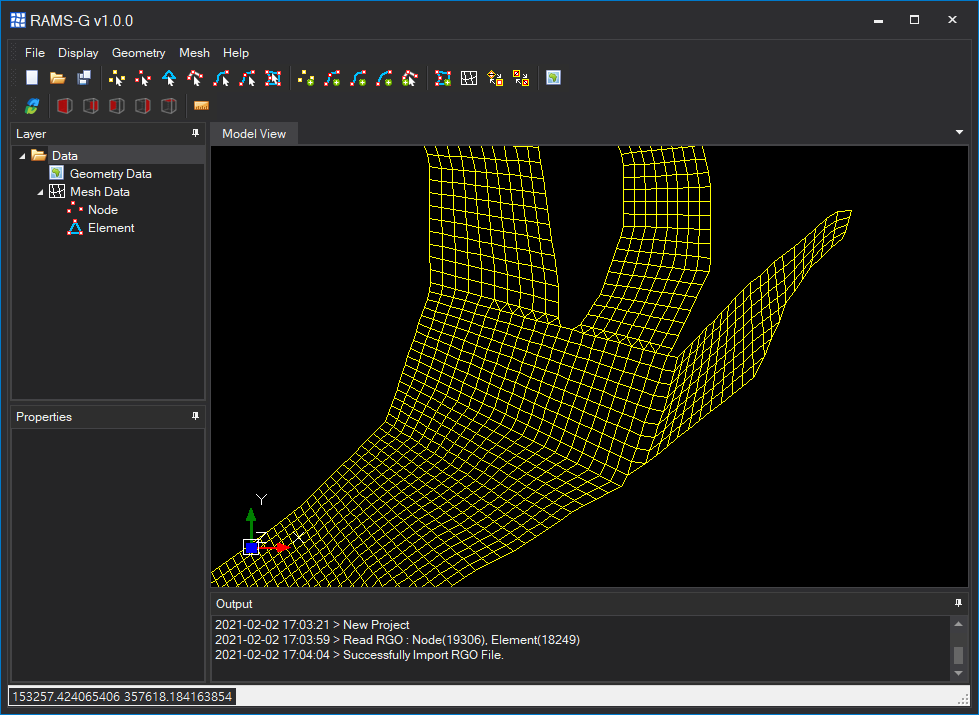

SMS Mesh File(*.2dm)

SMS에서 사용하는 지형자료로써 최종 격자 정보인 Node와 Element로 구성되어 있으며, 다음과 같은 내용으로 구성되어 있습니다.
SMS에서 생성한 지형자료인 *.2dm 파일을 Import 한 이후엔 RAMS+ Geometry File(*.rgo) 형식과 동일하게 작동합니다.

(예제파일 다운로드 : SMS_gamcheon.2dm)

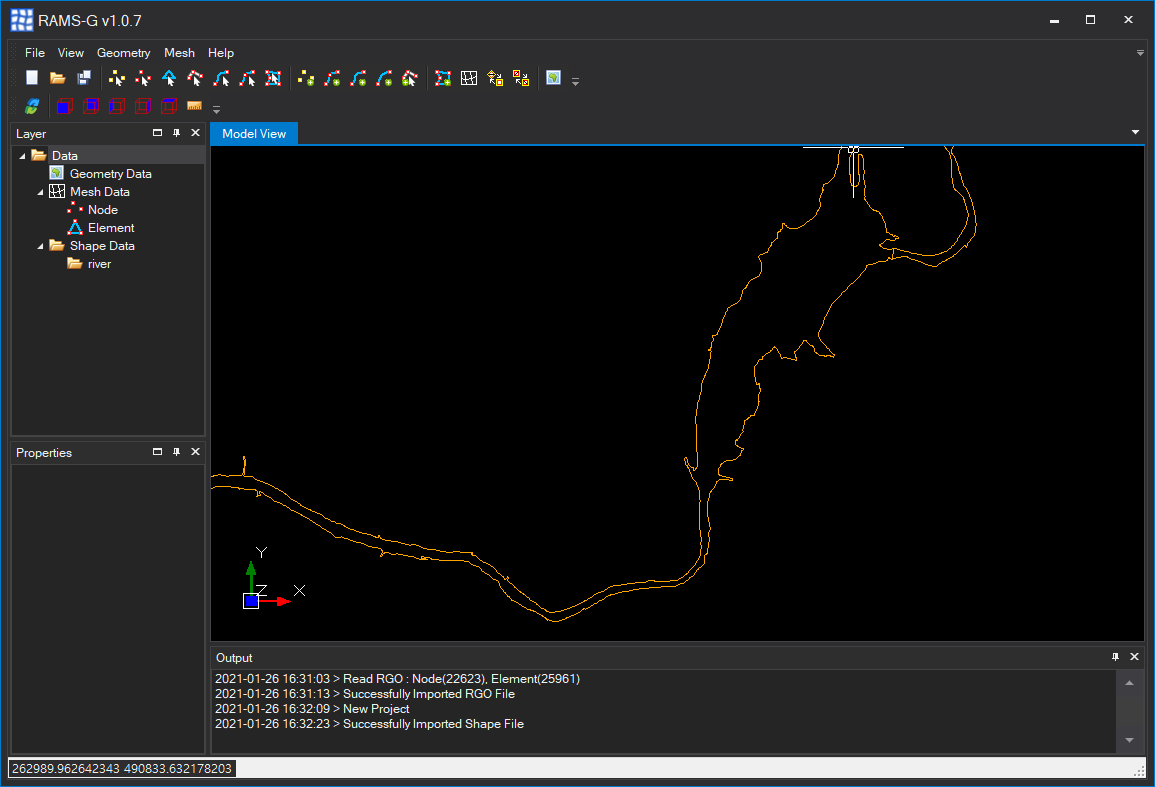

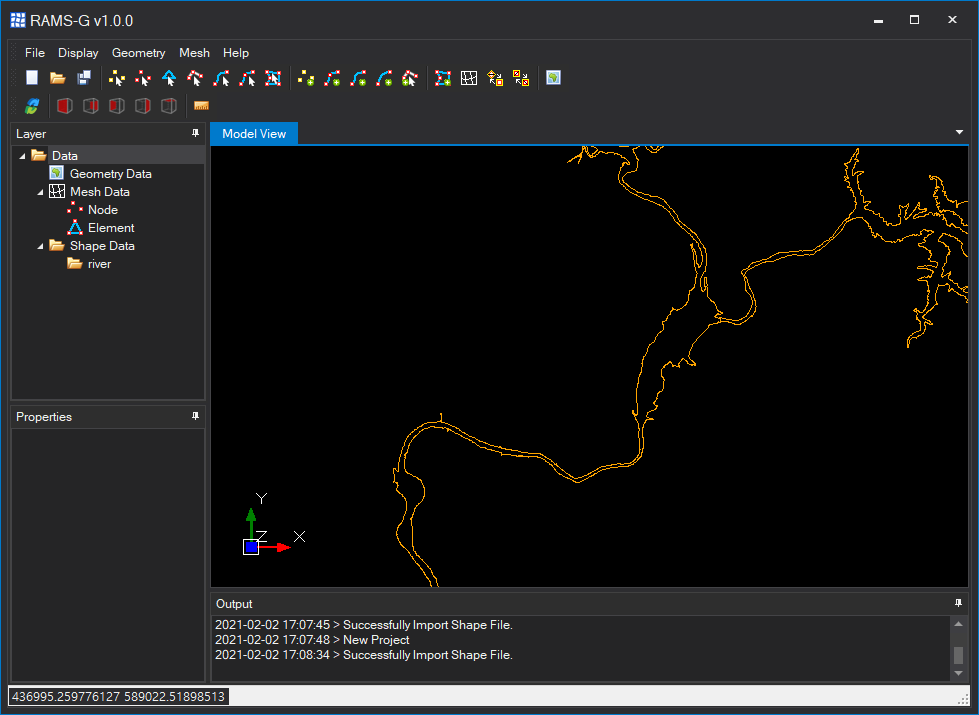

Shape File

GIS 파일인 Shape File(*.shp)을 연계하여 표출합니다. 주로 하천의 외각라인을 이용하여 삼각 격자망 생성에 활용할 수 있습니다.

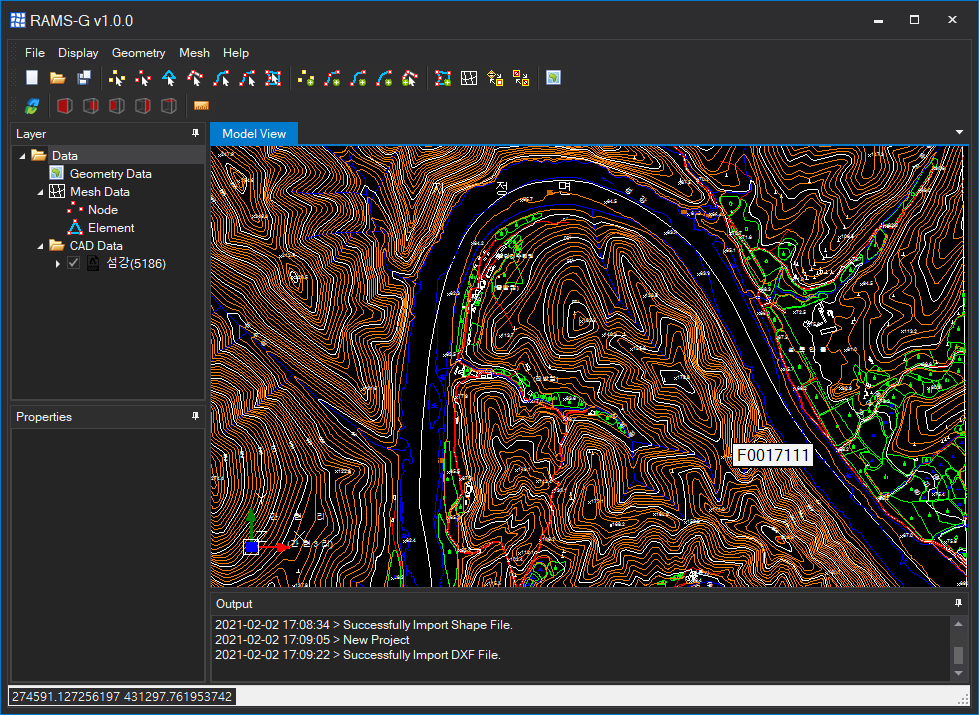

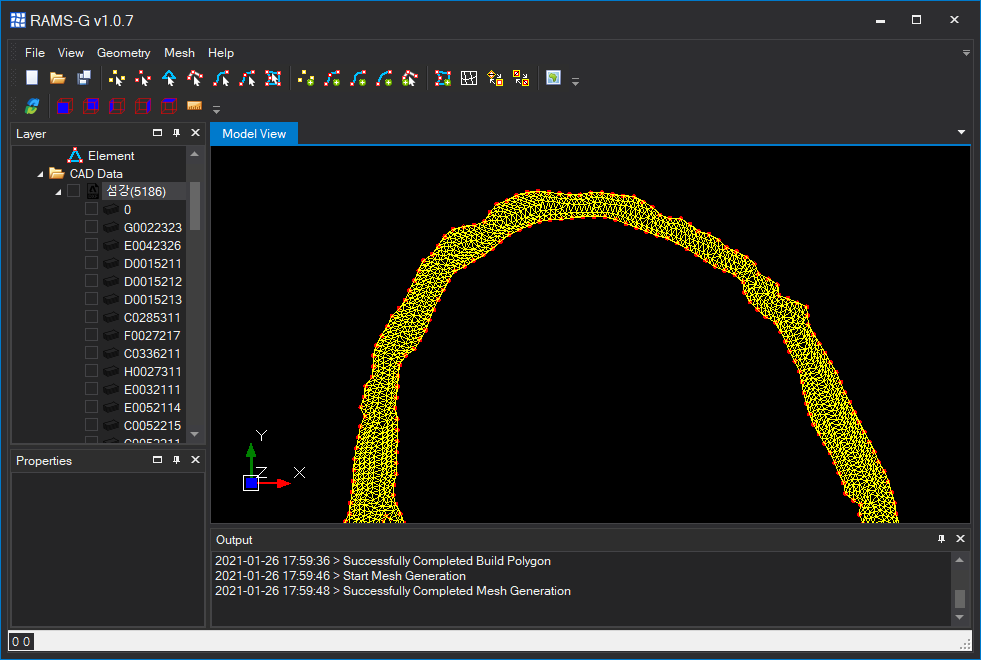

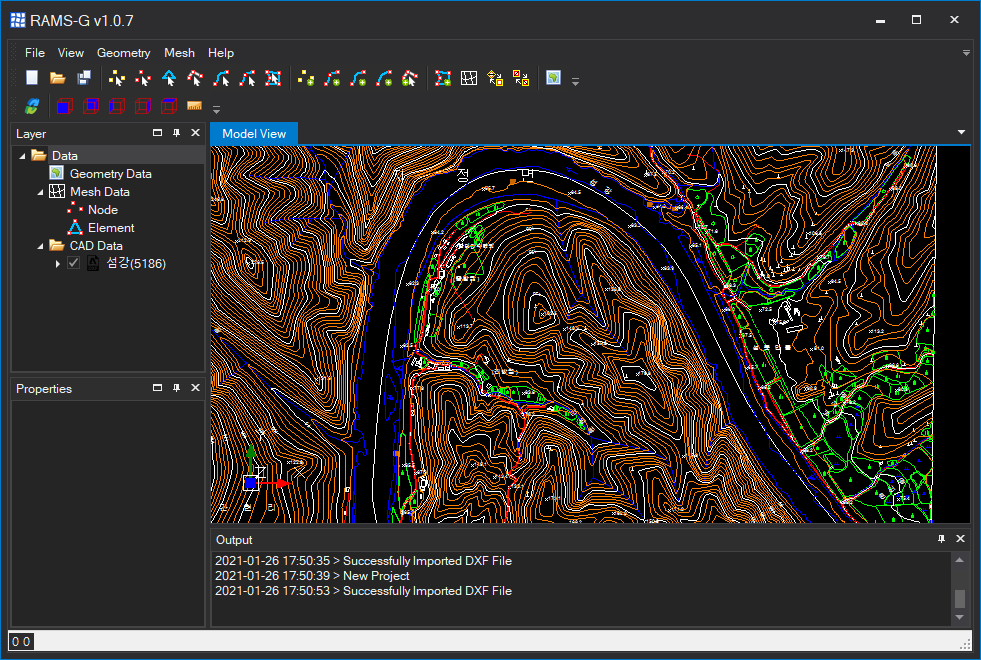

CAD File

Auto CAD 파일(*.dxf, *.dwg)을 연계하여 표출합니다.

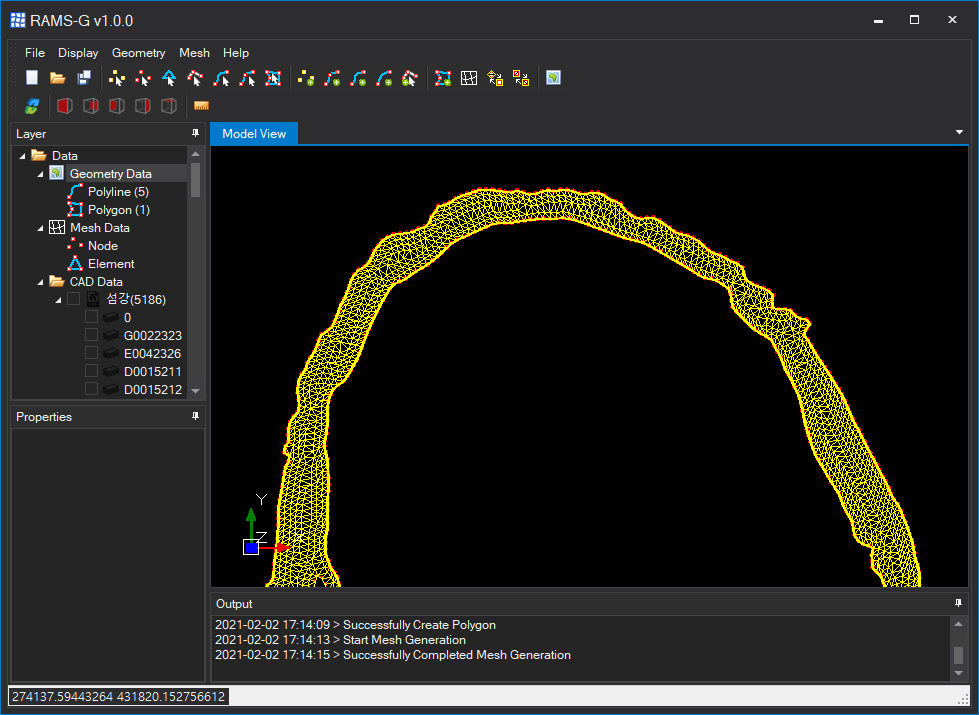

Auto CAD 파일의 경우 하천 라인 뿐만아니라 많은 정보가 있어서 이중에 격자망 생성에 필요한 정보인 하천 라인 레이어만 별도로 추출하여 격자를 생성할 수 있습니다.

Auto CAD 파일안에 하상고 자료가 존재한다면 해당 자료를 Scatter Point로 변환하여 생성된 격자에 Z축 자료를 적용할 수 있습니다.

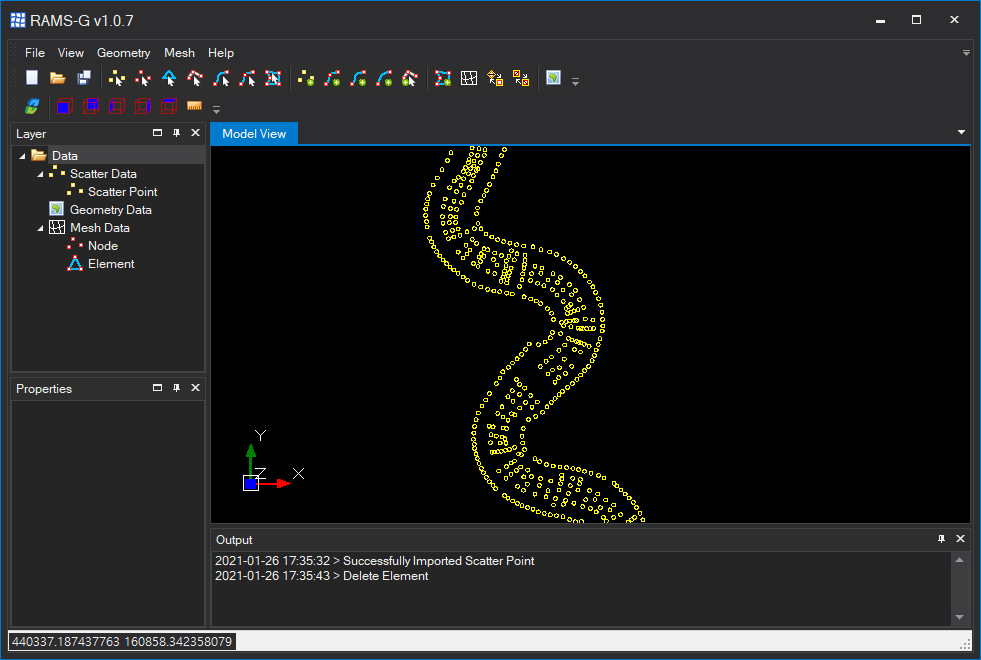

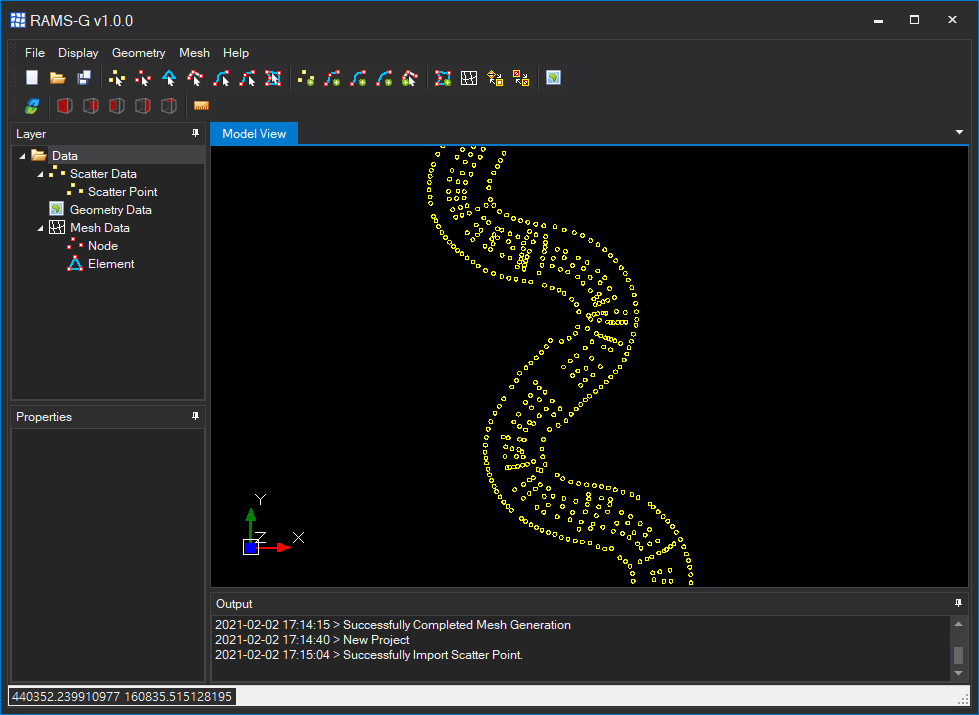

Scatter Point File

하천을 이루고 있는 X, Y, Z 자료를 가지고 있는 Scatter Point를 활용하여 격자를 생성할 수 있습니다.

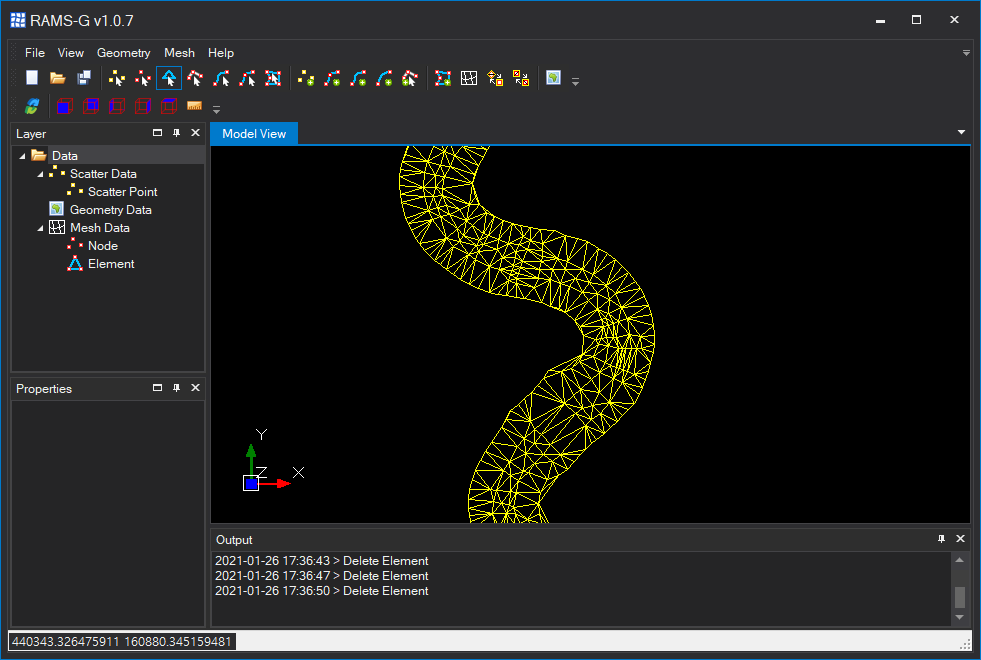

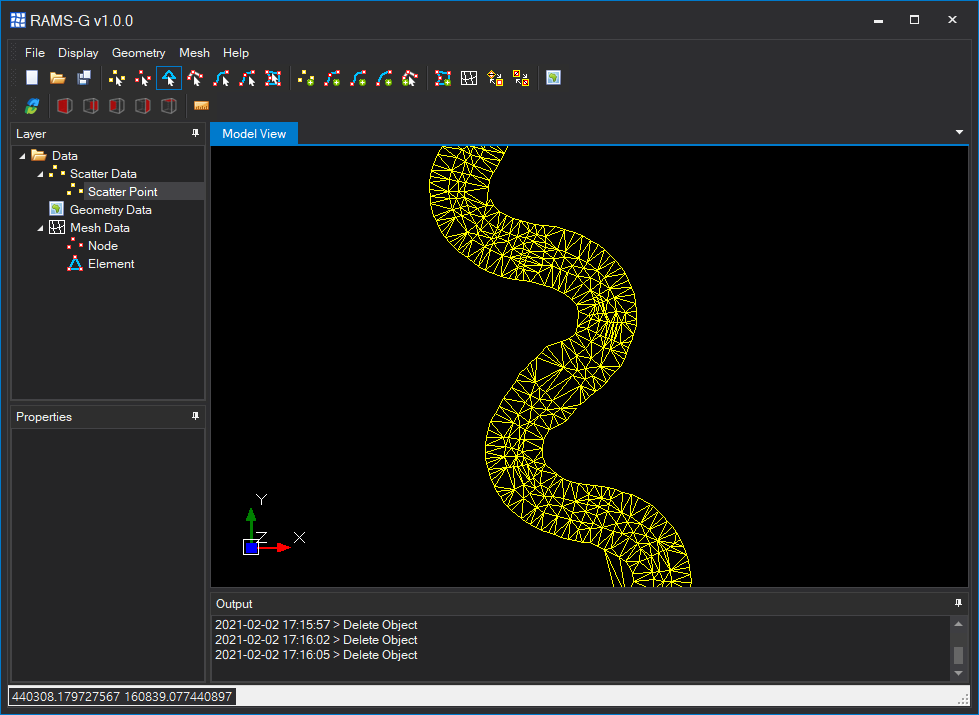

Scatter Point 정보를 기반으로 삼각화 명령(Triangulate)을 통해 격자망을 생성하고 필요없는 격자망을 제거하여 사용할 수 있습니다.

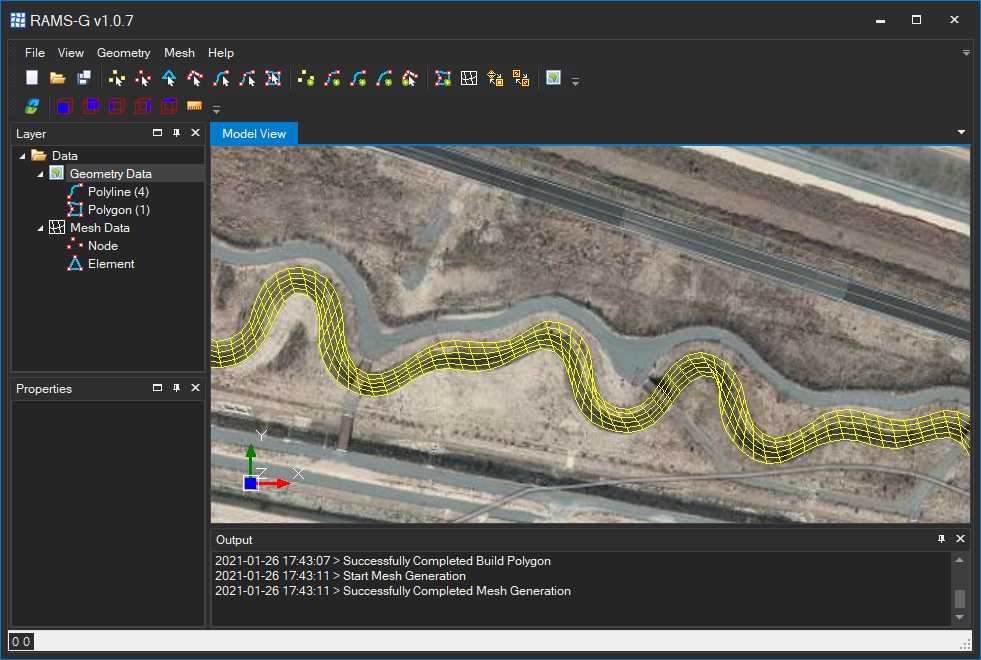

Image File

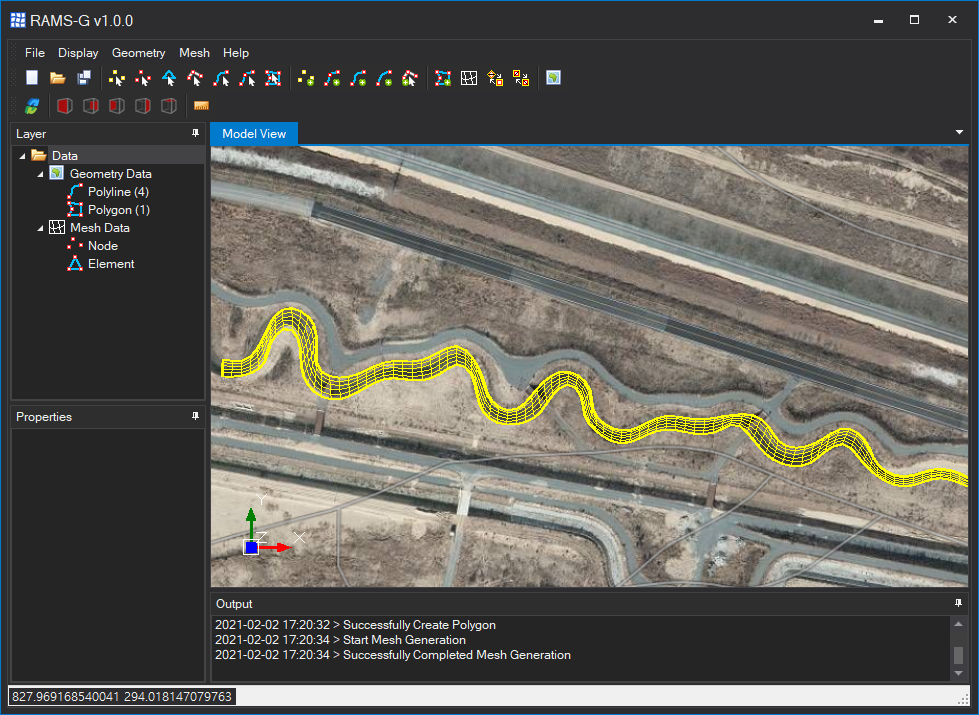

하천 이미지 파일(*.jpg, *.jpeg, *.png)을 연계하여 표출하고, 해당 하천 이미지를 기반으로 Polyline을 직접 그려서 격자를 생성할 수 있습니다.

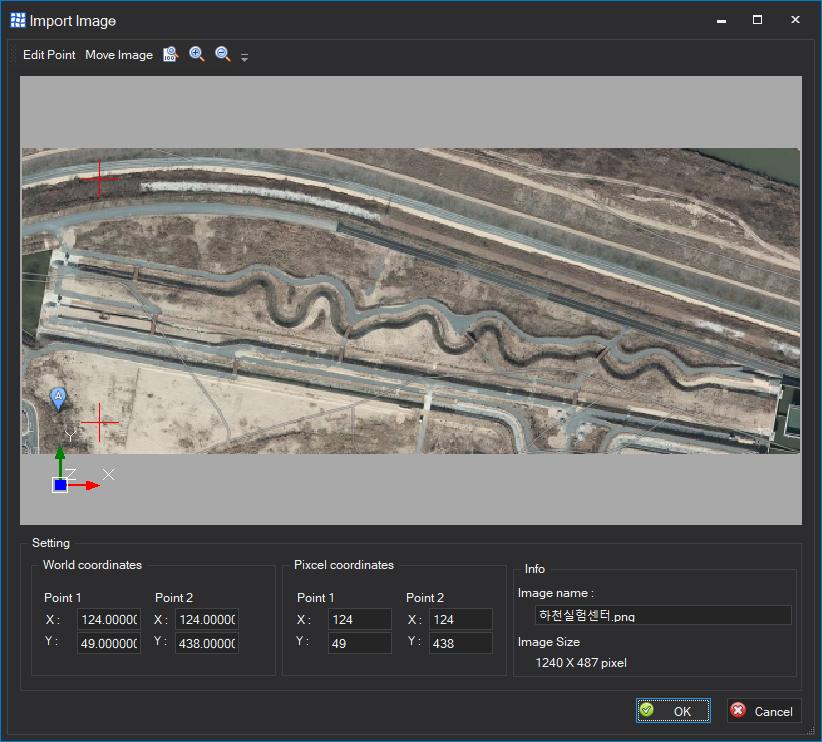

해당 하천 이미지를 좌표상에 정확하게 올리려면 이미지파일의 2개 Point(좌측하단, 우측상단) 좌표를 정확하게 입력하여야만 가능합니다.

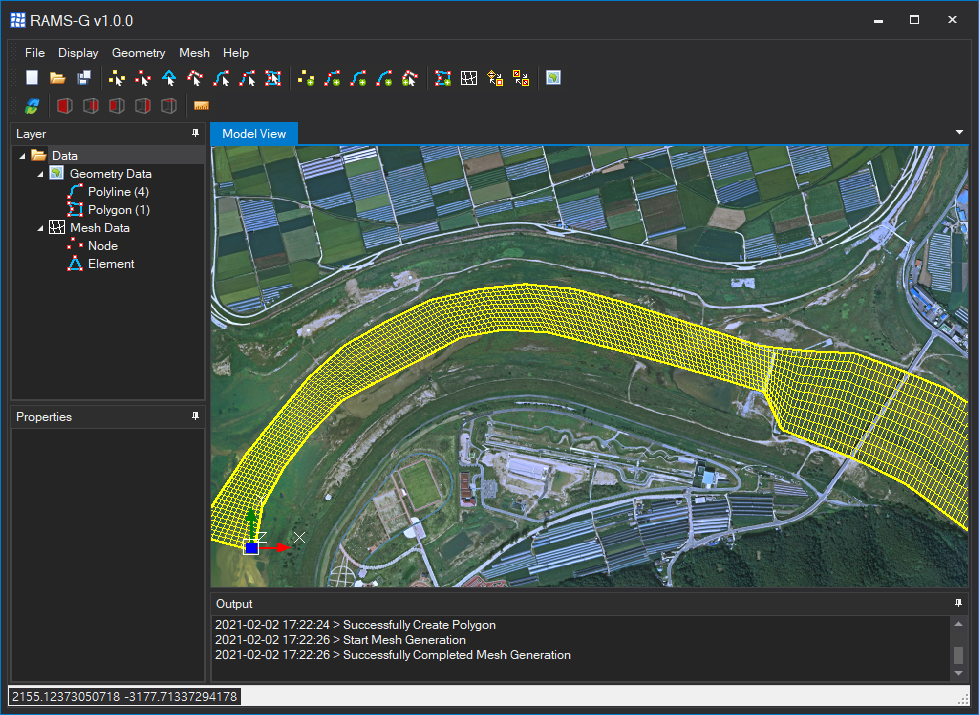

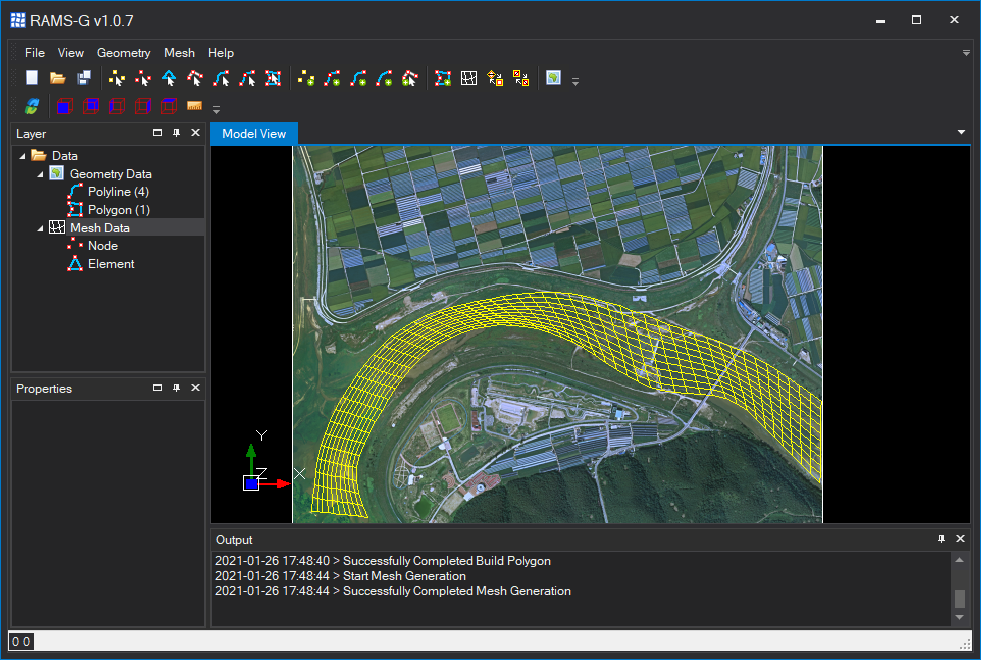

Tiff File

좌표정보가 있는 Image Raster 파일인 Tiff(*.tif, *.tiff)파일을 연계하여 표출하고, 해당 하천 영상을 기반으로 Polyline을 직접 그려서 격자를 생성할 수 있습니다.
좌표정보가 있기 때문에 별도로 Image File Import 기능처럼 좌표를 매칭하는 기능은 필요없으며, 자동으로 해당 좌표위에 항공영상이 매칭됩니다.
