비구조적 격자망(Unstructured Mesh) 생성 방법은 1개 Polyline으로 이루어진 Polygon에서 각 Polyline 의 절점을 생성한 후에 격자를 생성시키는 방법입니다.
1개의 Polyline을 갖는 Polygon은 삼각격자망만 생성할 수 있습니다.
격자 생성 조건
- 1개의 Polyline으로 이루어진 Polygon이 필요
- 1개의 Polyline은 3개 이상의 절점(Point)로 구성되어야 함
격자 생성 방법 (Polyline 이용)
STEP 1. Polyline 그리기
Polyline을 그리는 방법은 다음과 같습니다.
- 사용자가 직접 마우스로 그리기 (튜토리얼 보기)
- Shape 파일을 Import하여 편집
- HEC-RAS 파일을 Import하여 편집.
최종 Polyline은 1개로 이루어져있어야 합니다.
STEP 2. Polyline → Polygon 변환
위의 STEP 1에서 생성한 Polyline을 선택한 후 Build Polygon
아이콘을 클릭하여 1개의 Polyline -> 1개 Polygon 으로 변환합니다.

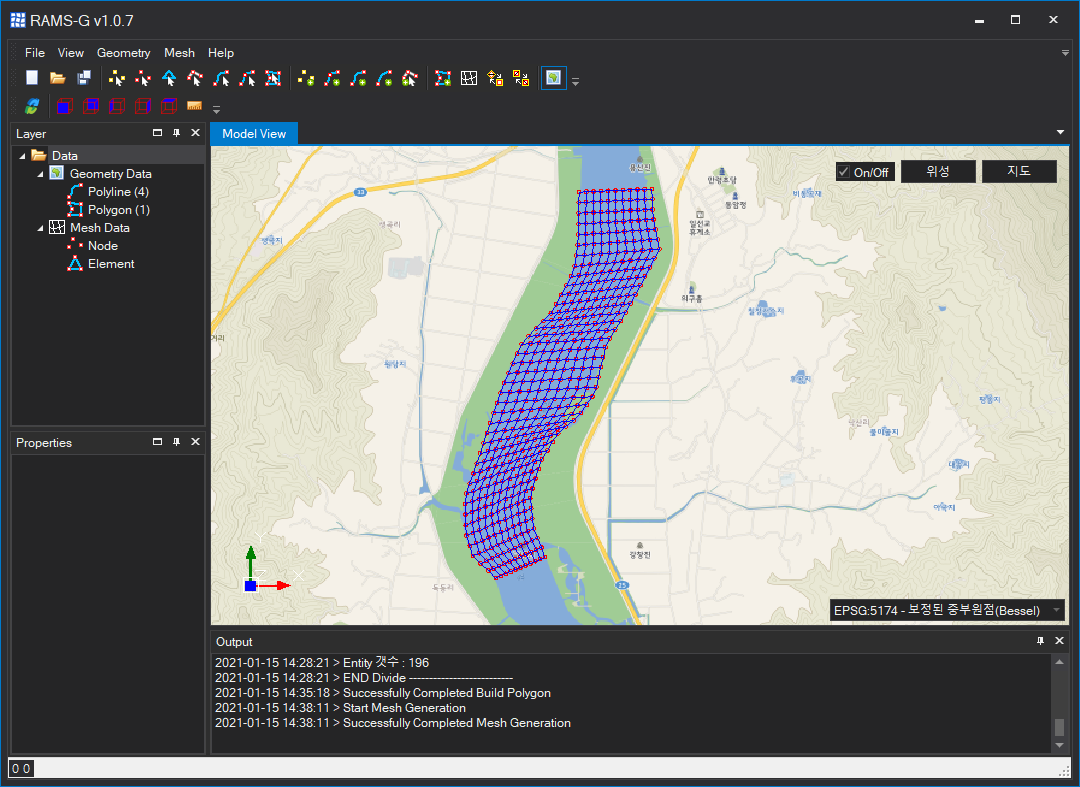

STEP 3. 격자 생성
아이콘을 클릭하여 STEP 2에서 생성된 Polygon을 선택합니다.
Mesh → Generate mesh
아이콘을 클릭한 후, Mesh Method는 Unstructured로 선택하고 Generate 버튼을 눌러 격자를 생성합니다.
Size : 격자 크기는 자동으로 설정되어 보여지며, 사용자가 수정할 수 있습니다.

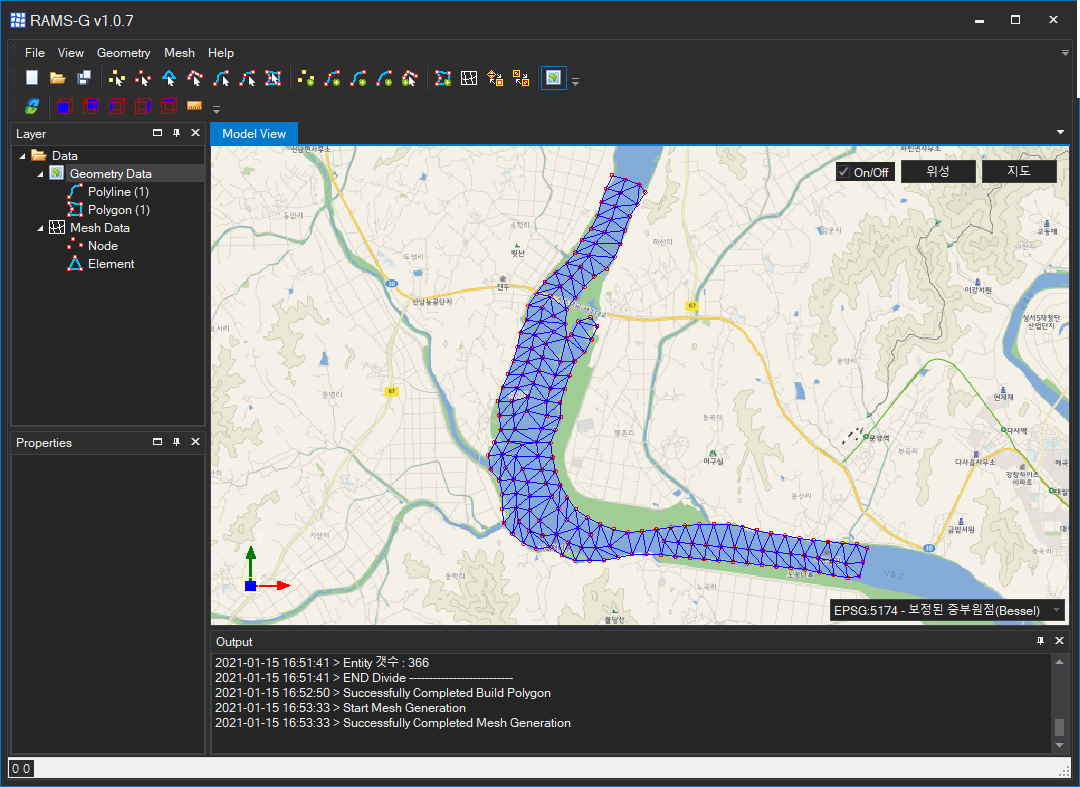

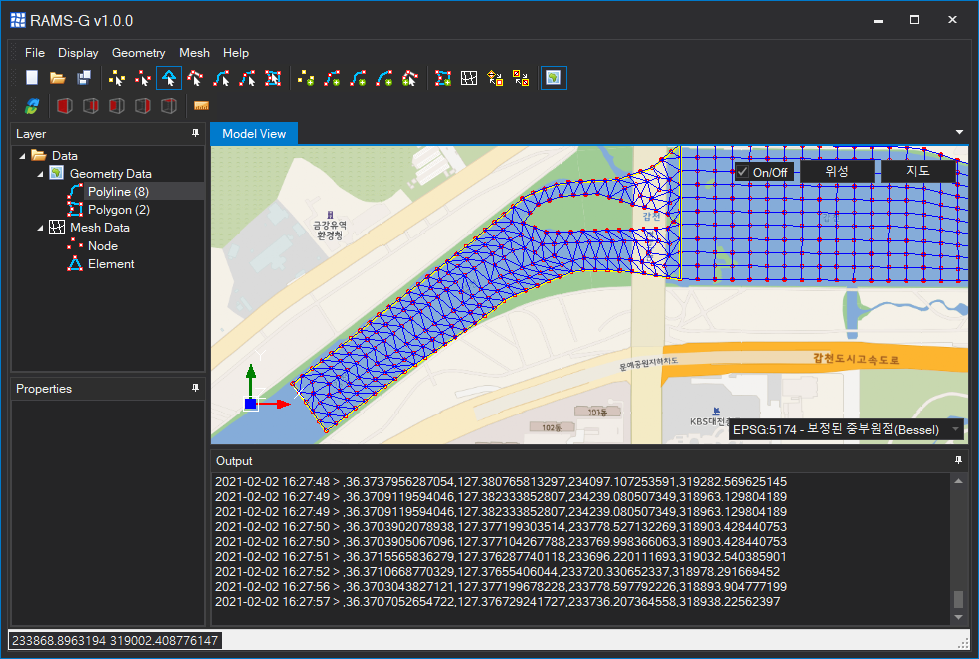

STEP 4. 최종 완료
