구조적 격자(Structured Mesh)망 생성 방법은 4개 Polyline을 갖는 Polygon에서 각 Polyline 의 절점을 생성한 후에 격자를 생성시키는 방법입니다.
4개의 Polyline을 갖는 Polygon은 사각 요소망만 생성할 수 있습니다.
격자 생성 조건
- 4개의 Polyline으로 이루어진 Polygon이 필요
- 각각의 마주보는 면(Polyline)의 절점(Point) 갯수는 동일해야 함
- 1개의 Polyline은 3개 이상의 절점(Point)로 구성되어야 함
격자 생성 방법

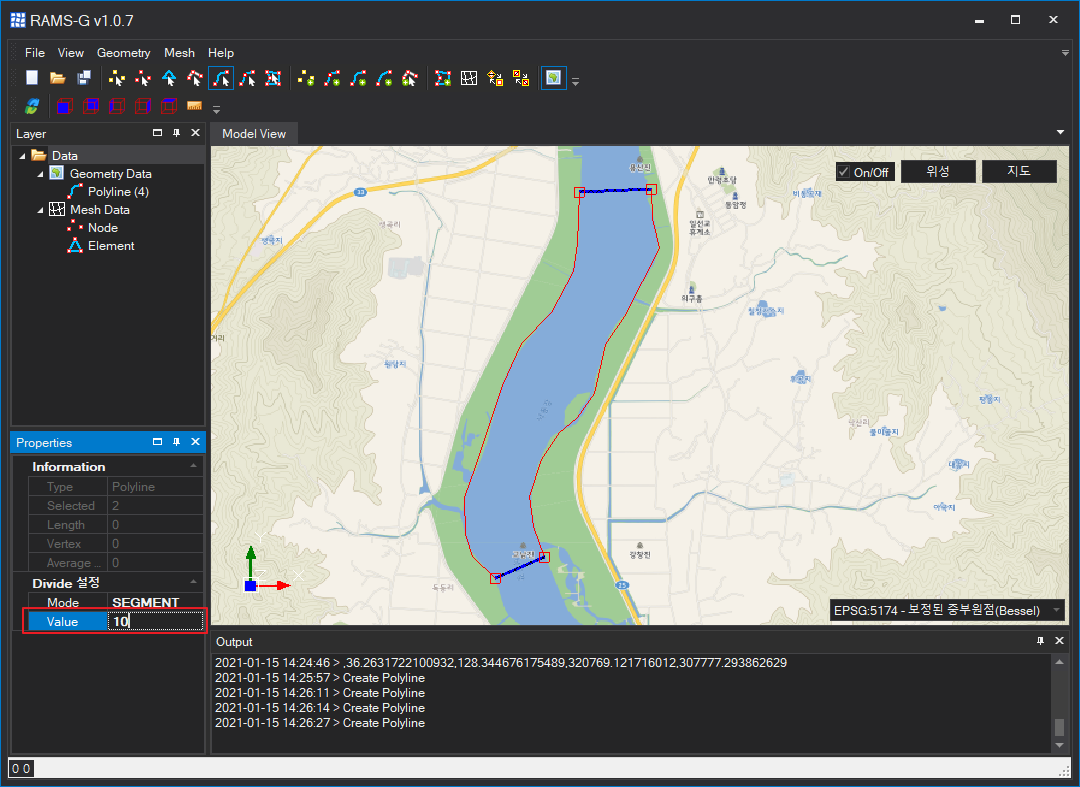

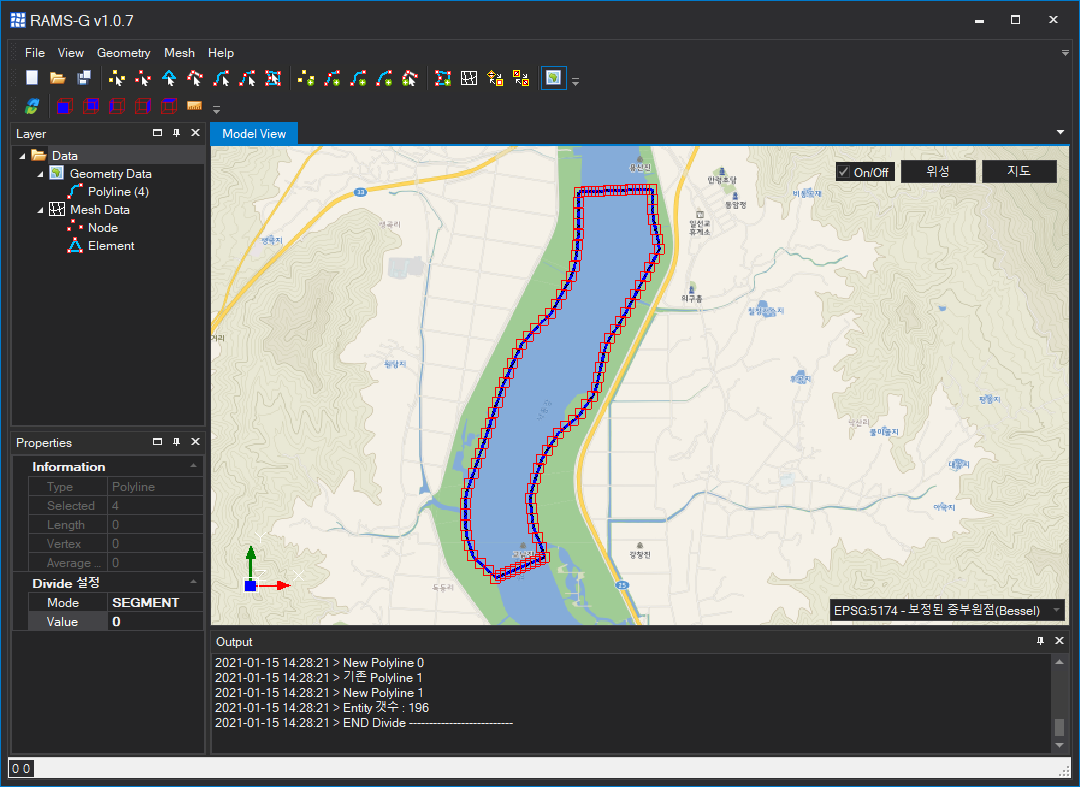

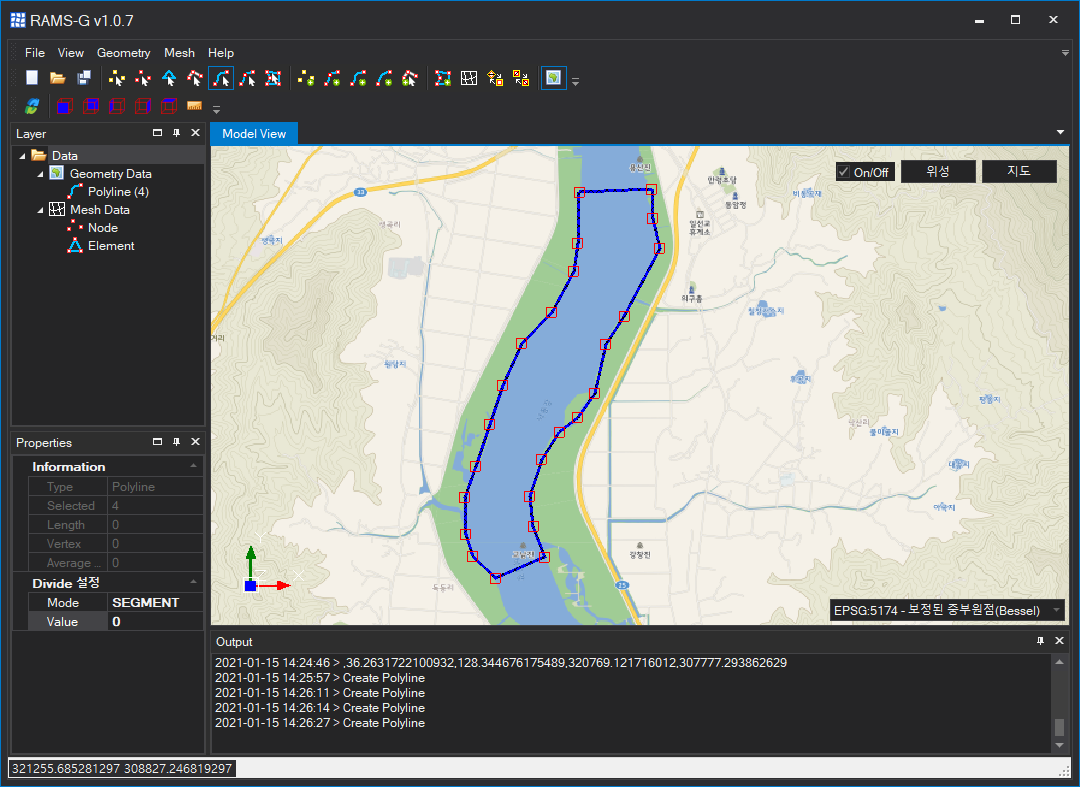

STEP 1. Polyline 그리기
Polyline을 그리는 방법은 다음과 같습니다.
- 사용자가 직접 마우스로 그리기 (튜토리얼 보기)
- Shape 파일을 Import하여 편집
- HEC-RAS 파일을 Import하여 편집

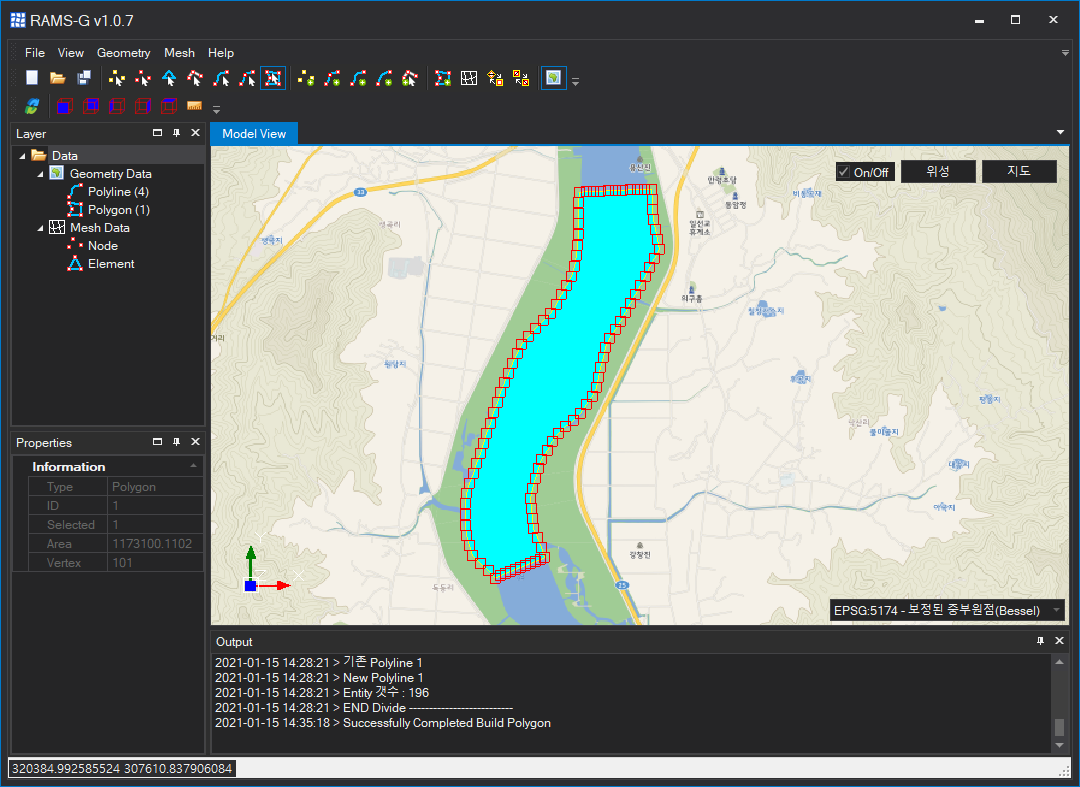

STEP 2. Polyline → Polygon 변환
위의 STEP 1에서 생성한 Polyline을 복수 선택한 후 Build Polygon
아이콘을 클릭하여 4개의 Polyline -> 1개 Polygon 으로 변환합니다.
STEP 3. 격자 생성
아이콘을 클릭하여 STEP 2에서 생성된 Polygon을 선택합니다.
Mesh → Generate mesh
아이콘을 클릭한 후, Mesh Method는 Structured, Element Type은 Rectangular로 선택하고 Generate 버튼을 눌러 격자를 생성합니다.
Element type : 현재는 사각망(Rectangular)만 지원합니다.

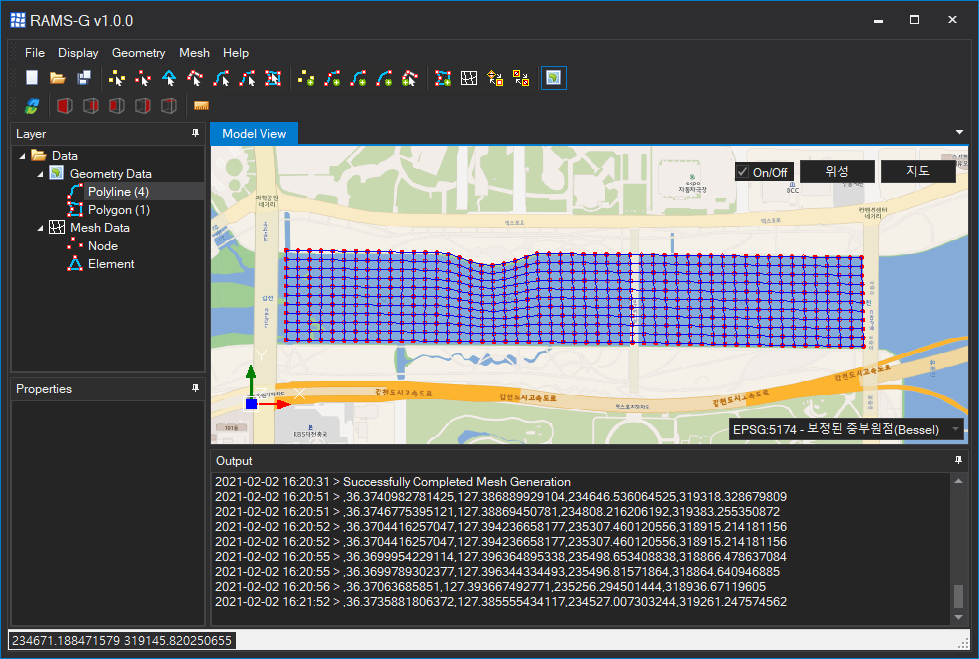

STEP 4. 최종 완료
