개요
해석엔진 수행이 완료되면 수리해석결과 파일(*.vel)과 수질해석결과 파일(*.pol)을 이용하여 해석결과를 다양한 형태로 표출할 수 있습니다.
후처리 지원 기능
- Contour (수질 농도, 수심, 수위 등)
- Vector (유속, 흐름방향)
- 애니메이션
- 차트
- 표
팁
상단 메뉴에서 Post-processing Mode 아이콘을 클릭하면 후처리 모드로 전환되어 결과를 표출 할 수 있습니다.
Contour 설정
- Contour표시
‘True’: Contour 표시
‘False’: Contour 숨김 - 최대값: Contour 범위의 상한값 설정
- 최소값: Contour 범위의 하한값 설정
|
|
|
|---|---|---|

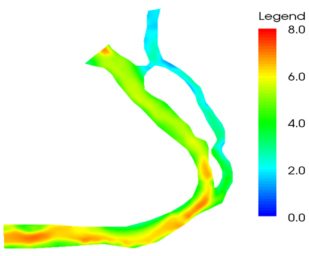

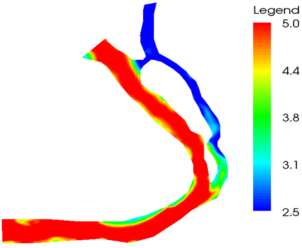

| 최대값 = 8, 최소값 = 0 | 최대값 = 7, 최소값 = 2 | 최대값 = 5, 최소값 = 2.5 |
계산격자 표시 설정
- Elements
‘True’: 계산격자의 요소망 표시
‘False’: 계산격자의 요소망 숨김
- Nodes
‘True’: 계산격자의 노드(격자점) 표시
‘False’: 계산격자의 노드(격자점) 숨김
|
|
|
|---|---|---|

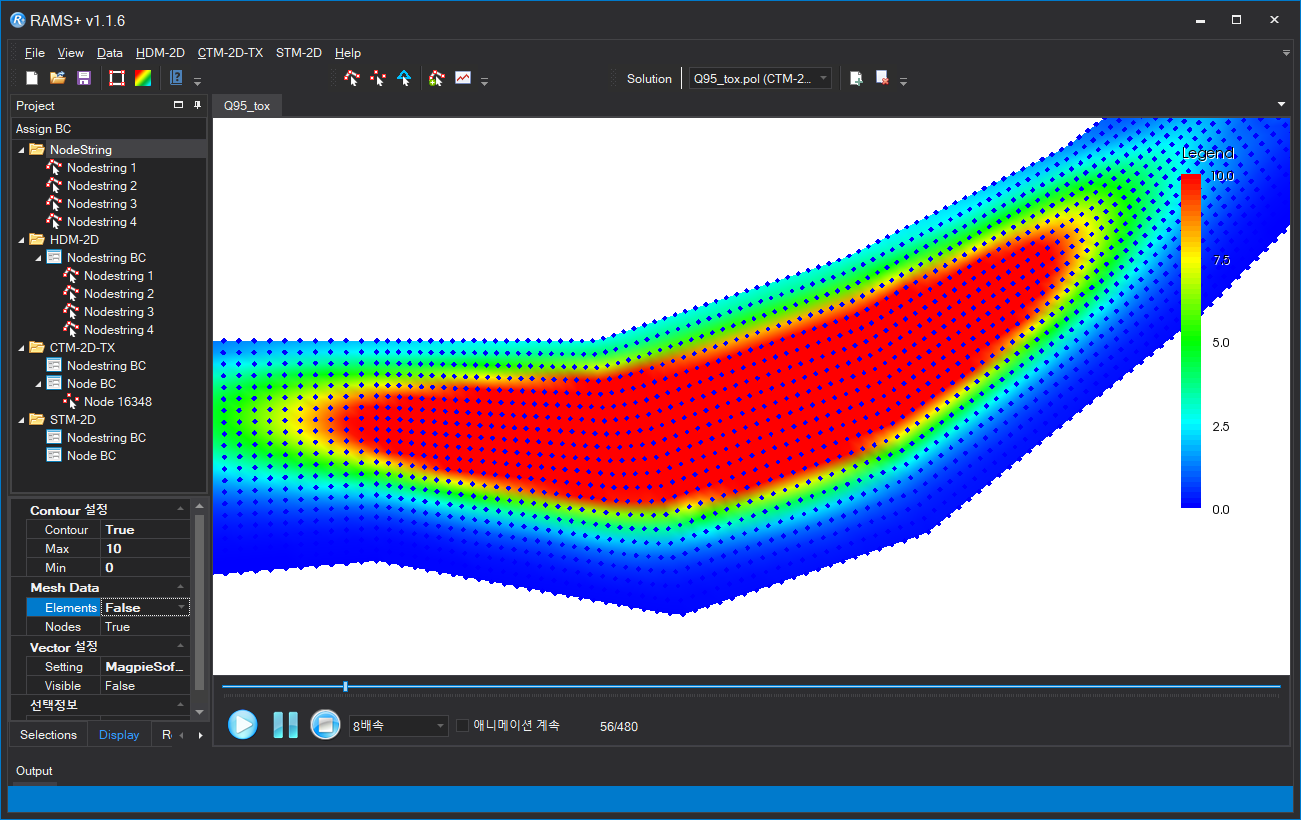

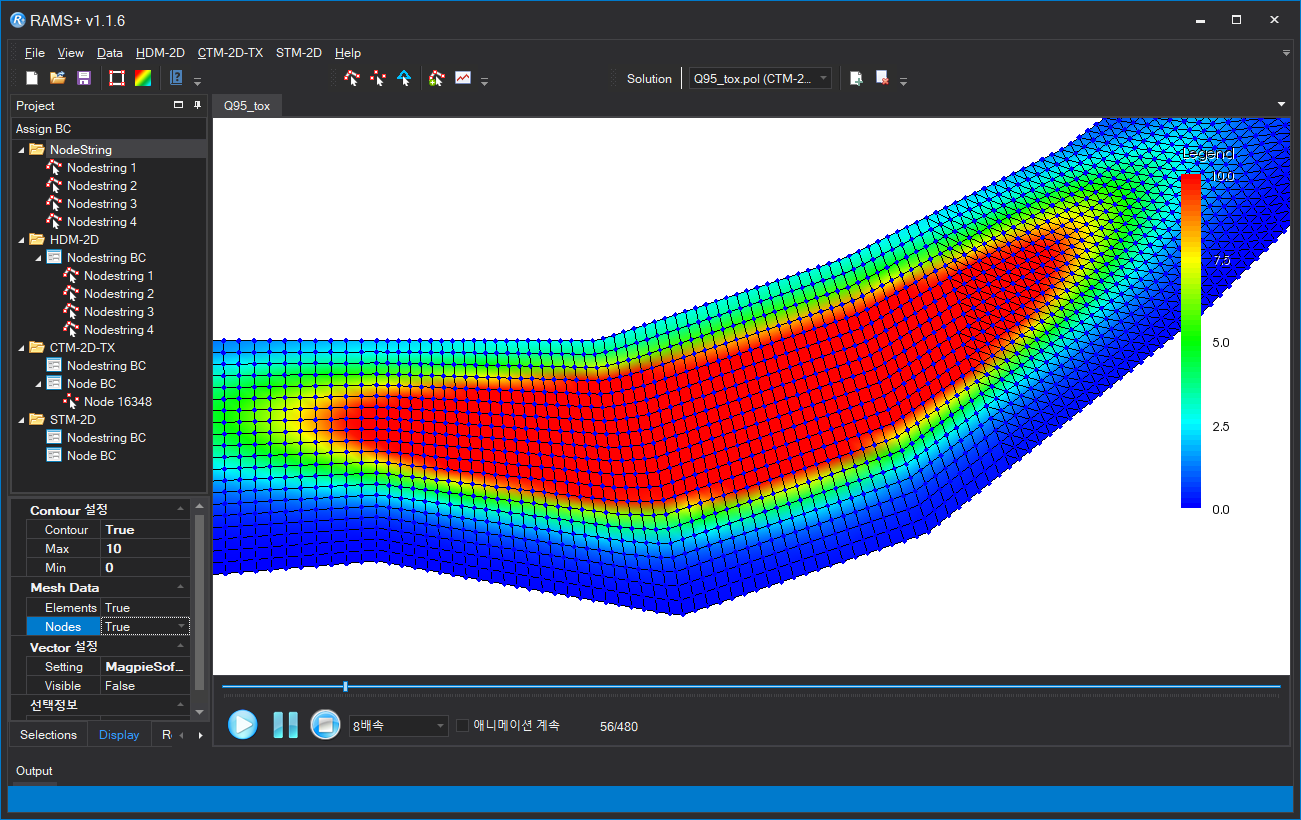

| Elements = true, Nodes = true | Elements = false, Nodes = true | Elements = false, Nodes = false |
Vector 설정

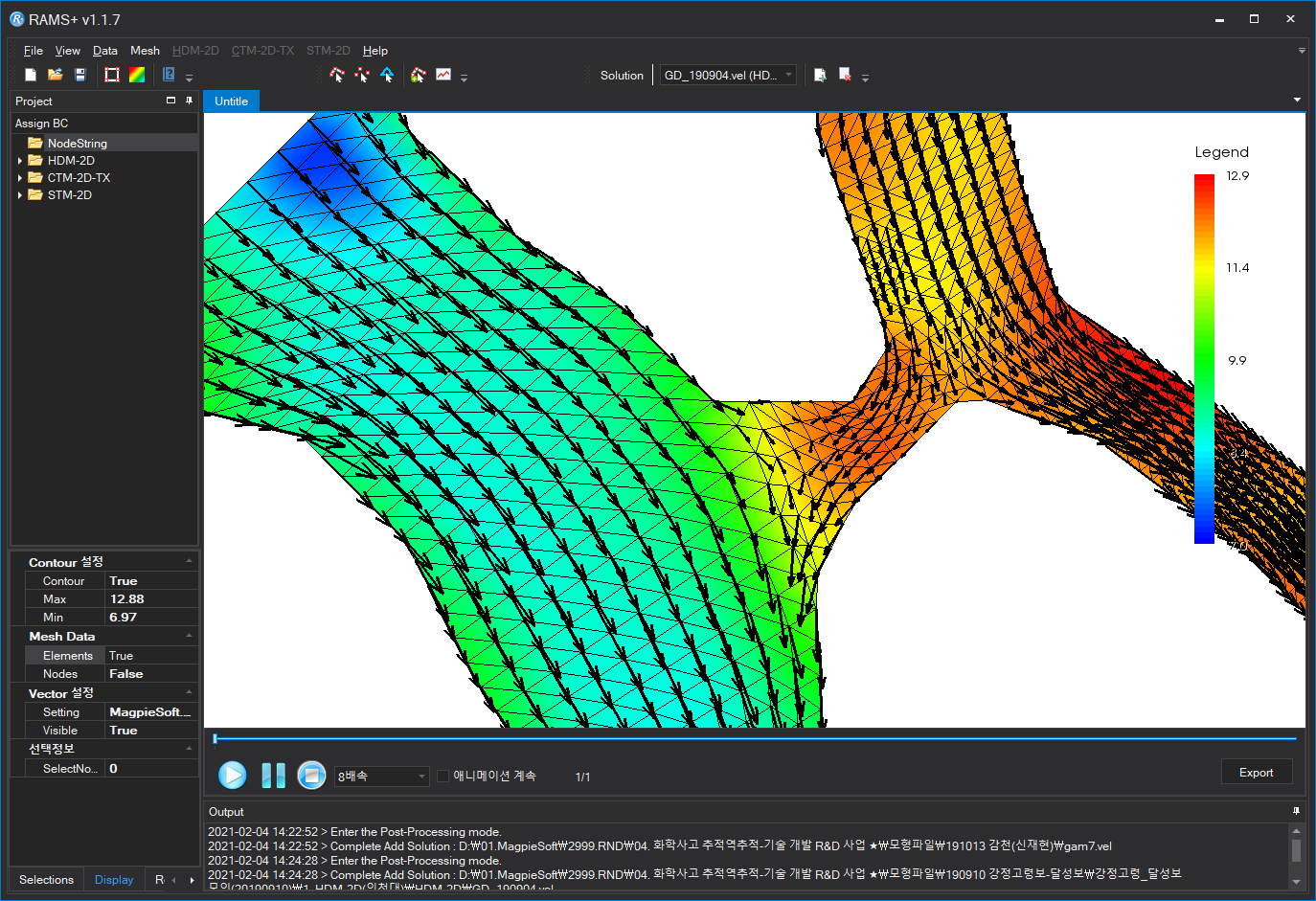

수리해석결과인 유속, 흐름방향을 Vector 형태로 표출할 때 Vector의 모양 및 크기 등을 설정할 수 있습니다.
- Setting : 화살표의 크기, 길이 등을 설정
- Visible
- True : 결과의 Vector 표시
- False : 결과의 Vector 숨김
Vector 화살표 설정
- Vector 설정에서 Setting의 ... 버튼을 클릭합니다.

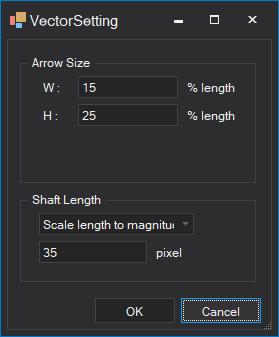

- Vector 화살표 상세설정 창에서 설정후 OK 버튼을 클릭합니다.
- Arrow Size
- W : 화살표 머리의 길이 입력(0 ~ 100 입력)
- H : 화살표 머리의 폭을 입력(0 ~ 100 입력)
- Shaft Length
- Scale length to magnitude : 유속에 따라 길이 표시
- Fixed : 유속에 관계없이 입력값에 따라 표시
- Arrow Size

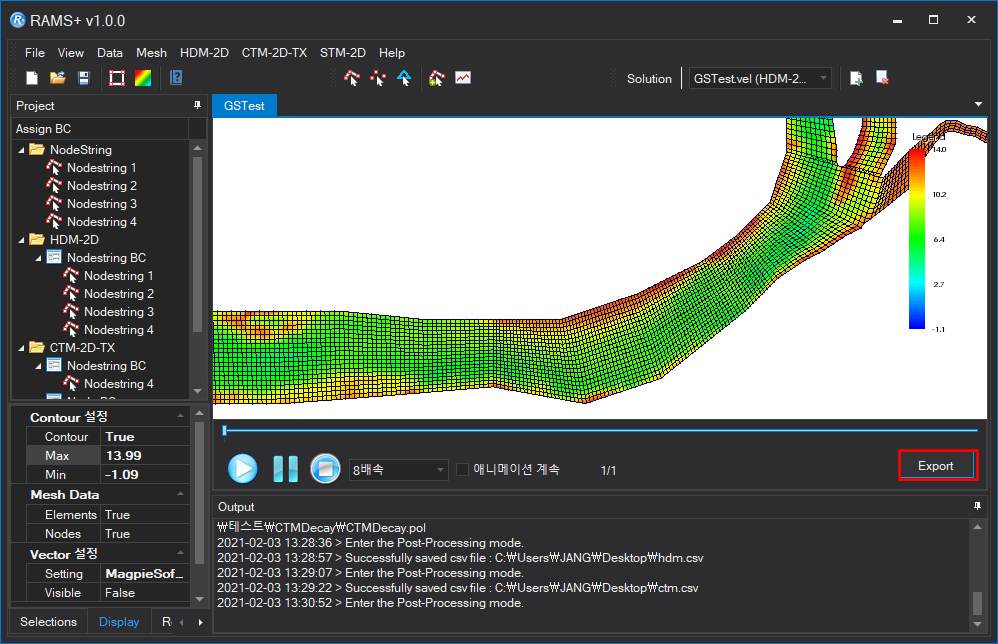

결과저장

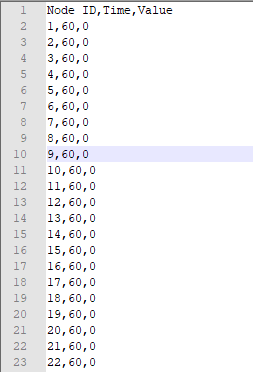

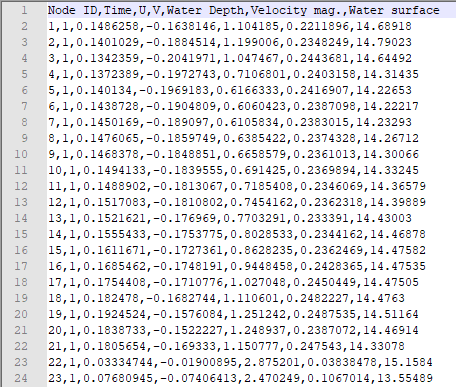

Time Step에 대한 모든 노드의 결과를 *.csv 파일 형태로 저장합니다.
- HDM-2Di 결과 자료
- CTM-2D-TX 결과 자료
